​หม้อแปลงชนิดแห้งระบายความร้อนอย่างไร

หม้อแปลงชนิดแห้งจัดการความเย็นผ่านระบบลมขั้นสูง การตั้งค่าเหล่านี้จะกำจัดความร้อนโดยไม่ต้องใช้น้ำยาหล่อเย็นเลย วิธีการระบายความร้อนมีบทบาทสำคัญในการทำงานของหม้อแปลง อายุการใช้งาน และตำแหน่งที่เหมาะสมที่สุดในการใช้งาน

วิธีหลักในการทำให้เย็นลงนั้นมีพื้นฐานอยู่สองสามข้อ ประการแรก มีการระบายความร้อนด้วยอากาศตามธรรมชาติ ซึ่งใช้ AN เพื่อให้ได้อากาศตามธรรมชาติ อันนี้ขึ้นอยู่กับการพาความร้อนและการแผ่รังสีตามธรรมชาติเพื่อพาความร้อนออกไป

ความร้อนสะสมในขดลวดและแกนกลาง ทำให้อากาศรอบๆ อุ่นขึ้น อากาศอุ่นนั้นจะเบาลงและลอยขึ้นเอง อากาศที่เย็นกว่าจะไหลเข้ามาจากด้านล่าง ในขณะที่อากาศร้อนจะไหลผ่านช่องระบายอากาศด้านบน ทำให้กระแสไฟคงที่ตลอดเวลา

นักออกแบบวางช่องระบายอากาศและทางเดินอากาศไว้ในจุดอัจฉริยะเพื่อเพิ่มการไหลเวียน อีกทั้งยังทำให้ด้านนอกใหญ่ขึ้นด้วยครีบหรือรูปทรงหยักเพื่อช่วยระบายความร้อนได้ดีขึ้น คุณเห็นวิธีนี้บ่อยครั้งในหน่วยขนาดเล็ก เช่น สูงถึงประมาณ 2,000 kVA เหมาะกับสถานที่รับน้ำหนักคงที่ไม่หนักเกินไป

จากนั้นจะมีการบังคับอากาศเย็น หรือที่เรียกว่า AF สำหรับการบังคับอากาศ สิ่งนี้เริ่มต้นสำหรับความต้องการพลังงานที่มากขึ้นหรือเมื่อสิ่งต่างๆ โอเวอร์โหลดเล็กน้อย ใช้พัดลมเพื่อดันอากาศให้แรงขึ้นและเร็วขึ้น

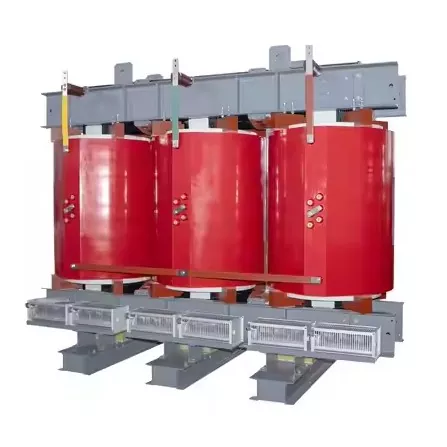

พัดลมจะนั่งตามแนวแกน โดยเล็งไปที่แกนกลางและขดลวด เซ็นเซอร์ในขดลวดคอยดูอุณหภูมิและควบคุม ภายใต้การทำงานปกติ หากอุณหภูมิต่ำกว่าประมาณ 110 องศาเซลเซียส พัดลมก็จะไม่ได้ใช้งาน

เมื่อความร้อนเพิ่มขึ้น พัดลมจะเริ่มทำงานเป็นขั้นๆ ทีละขั้นหรือมากกว่านั้น ที่ช่วยระบายความร้อนได้มาก หม้อแปลงไฟฟ้าสามารถรับน้ำหนักเกินได้ 125 ถึง 150 เปอร์เซ็นต์ของพิกัดในช่วงเวลาสั้นๆ โดยไม่ทำให้ฉนวนภายในเสียหาย

เมื่อเปรียบเทียบกับอากาศธรรมชาติ การตั้งค่าแบบบังคับนี้จะช่วยเร่งการกำจัดความร้อนได้ 30 ถึง 50 เปอร์เซ็นต์ ค่อนข้างมีประโยชน์สำหรับงานที่ยากขึ้น

ตอนนี้นักออกแบบได้สร้างการจัดการระบายความร้อนเต็มรูปแบบเช่นกัน นั่นหมายถึงเซ็นเซอร์และส่วนควบคุมทั้งหมดเชื่อมโยงเข้าด้วยกัน พวกเขาใช้ PT100 RTD หรือเทอร์โมคัปเปิลที่ติดอยู่ในขดลวดเพื่อการอ่านค่าอุณหภูมิแบบเรียลไทม์

ตัวควบคุมอัจฉริยะทำงานบนไมโครโปรเซสเซอร์ โดยจะคอยจับตาดูความร้อนและปรับความเย็นเป็นระยะ คุณจะได้รับการแจ้งเตือนเมื่ออุณหภูมิถึงจุดที่ตั้งไว้ พัดลมเปิดและปิดตามความจำเป็น หากร้อนเกินไปก็จะส่งสัญญาณทริปไปยังอุปกรณ์ป้องกันต้นน้ำ

นอกจากนี้ยังเชื่อมโยงผ่าน Modbus หรือ Ethernet เพื่อตรวจสอบจากระยะไกล ทั้งหมดนี้ช่วยให้ทุกอย่างดำเนินไปอย่างราบรื่น

หม้อแปลงไฟฟ้าเป็นไปตามระดับอุณหภูมิที่ตั้งไว้สำหรับฉนวน คลาส B มีอุณหภูมิสูงถึง 130 องศา C โดยอุณหภูมิ 80 องศา K เพิ่มขึ้นเหนือสภาพแวดล้อม 40 องศา C คลาส F มีอุณหภูมิสูงถึง 155 องศา C ทำให้อุณหภูมิเพิ่มขึ้น 100 องศา K ในสภาพแวดล้อมเดียวกัน

คลาส H มีอุณหภูมิสูงถึง 180 องศา C โดยที่ 125 องศา K เพิ่มขึ้นเหนืออุณหภูมิโดยรอบ 40 องศา C แต่ละชั้นเรียนจะกำหนดขีดจำกัดปริมาณความร้อนที่สะสมได้อย่างปลอดภัย

วิศวกรรมศาสตร์ครอบคลุมถึงการเคลื่อนย้ายความร้อนในรูปแบบต่างๆ การนำไฟฟ้าส่งผ่านจากขดลวดทองแดงผ่านฉนวนไปยังตัวเครื่องด้านนอก การพาความร้อนช่วยให้อากาศที่เคลื่อนที่ดึงความร้อนออกจากชิ้นส่วนที่เป็นของแข็ง

การแผ่รังสีจะส่งอินฟราเรดออกจากจุดร้อนไปยังบริเวณที่เย็นกว่า ทั้งสามทำงานร่วมกันในการออกแบบ

ปัจจัยบางอย่างขึ้นอยู่กับตำแหน่งที่คุณใส่หม้อแปลงไฟฟ้า- ที่ระดับความสูง อากาศที่บางลงจะตัดกำลังการทำความเย็น คุณจึงลดหรือเพิ่มความจุมากขึ้น สภาพแวดล้อมที่ร้อนหมายความว่าคุณต้องมีระยะขอบเพิ่มเติมหรือมีระบบในตัวที่ดีกว่า

ฝุ่นหรือมลภาวะจำเป็นต้องมีตัวกรองหรือกล่องปิดผนึกที่ระดับ IP54 หรือสูงกว่า สิ่งเหล่านี้ช่วยปกป้องแต่สามารถชะลอการไหลของอากาศได้เมื่อสัมผัส

การติดตั้งมีความสำคัญอย่างมากในการทำให้การระบายความร้อนมีประสิทธิภาพ คุณต้องเว้นระยะห่างที่เหมาะสมจากผนังและอุปกรณ์เพื่อให้อากาศเคลื่อนที่ได้อย่างอิสระ การจัดเตรียมห้องต้องมีช่องระบายอากาศที่ดึงความร้อนออกมาได้ดีโดยเฉพาะเมื่อมีมากกว่าหนึ่งยูนิต

การทำความสะอาดทางเดินอากาศและพื้นผิวเป็นบางครั้งคราวช่วยรักษาประสิทธิภาพให้เป็นไปตามข้อกำหนด ข้ามไปและสิ่งต่าง ๆ ก็ต้องทนทุกข์ทรมานตามกาลเวลา
