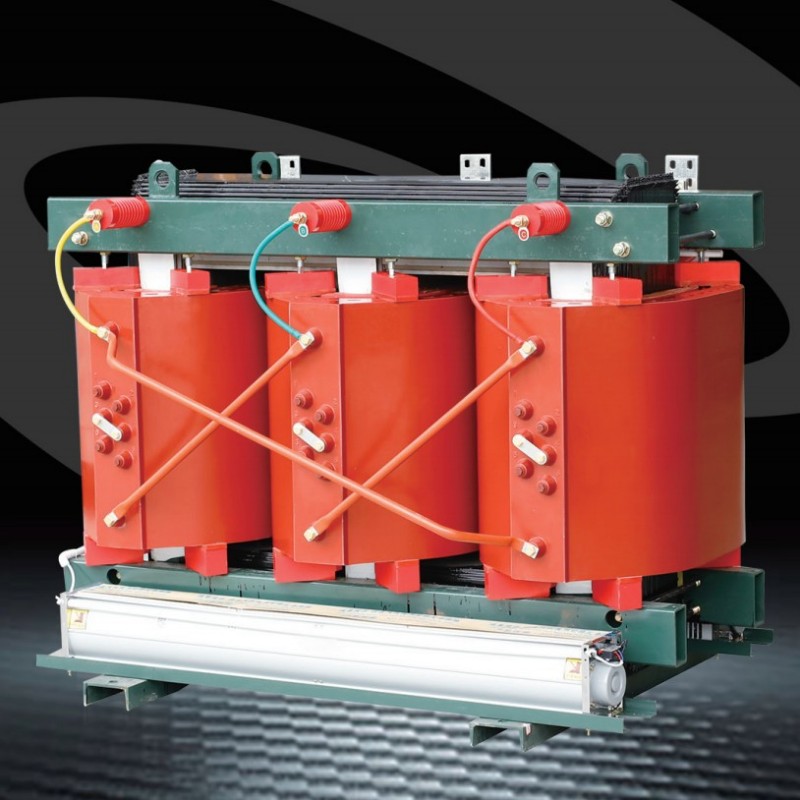

คู่มือที่ครอบคลุมถึง SC (B) 13--20-10kV Cast Resin Dry-type Transpe Transformers

ไม่เหมือนดั้งเดิมหม้อแปลงไฟฟ้าที่ใช้น้ำมัน, SC (B) 13--20-10kV เรซิ่นเรซิ่นหม้อแปลงชนิดแห้งหม้อแปลงไฟฟ้าใช้ประโยชน์จากเทคโนโลยีการหล่อเรซินอีพ็อกซี่เพื่อกำหนดมาตรฐานประสิทธิภาพการทำงานใหม่ทำให้เป็นตัวเลือกที่ขาดไม่ได้สำหรับโครงสร้างพื้นฐานที่สำคัญและการตั้งค่าเมือง

ดูรุ่นที่ใกล้ชิด: SC (B) 13--20-10kV

ก่อนที่จะสำรวจคุณสมบัติของมันให้ถอดรหัสชื่อรุ่น:

S: หมายถึงหม้อแปลงสามเฟส ("S" หมายถึง "สามเฟส" เป็นภาษาจีน)

C: บ่งบอกถึงฉนวนกันความร้อนของเรซิ่นหล่อซึ่งเป็นเทคโนโลยีสำคัญที่ทำให้มั่นใจได้ถึงความปลอดภัยของอัคคีภัยและความทนทาน

(b): หมายถึงขดลวดฟอยล์ฟอยล์แรงดันต่ำซึ่งเป็นตัวเลือกการออกแบบที่แก้ปัญหาที่พบบ่อยในขดลวดลวดแบบดั้งเดิม

13: หมายเลขซีเรียลการออกแบบสะท้อนให้เห็นถึงการทำซ้ำวิศวกรรมขั้นสูงเพื่อประสิทธิภาพที่ดีขึ้น

: ความจุที่ได้รับการจัดอันดับมีตั้งแต่ 50 kVA ถึง 3150 kVA

20-10kV: ระดับแรงดันไฟฟ้าด้านแรงดันไฟฟ้าสูง

เงื่อนไขการใช้งานสำหรับ SC (B) 13--20-10kV Cast Resin Dry-type Type Drype หม้อแปลง?

●ระดับความสูงการติดตั้ง: ไม่เกิน 1,000 เมตรเหนือระดับน้ำทะเล

●รูปคลื่นแรงดันไฟฟ้าของแหล่งจ่ายไฟ: คล้ายกับคลื่นไซน์

●สมมาตรของแรงดันไฟฟ้าหลายเฟส: แรงดันไฟฟ้าของแหล่งจ่ายไฟที่เชื่อมต่อกับหม้อแปลงหลายเฟสควรมีความสมมาตรโดยประมาณ

●อุณหภูมิโดยรอบ: อุณหภูมิอากาศสูงสุด +40 ° C; อุณหภูมิเฉลี่ยสูงสุดต่อวัน +30 ° C; อุณหภูมิเฉลี่ยสูงสุดต่อปี +20 ° C; อุณหภูมิอากาศขั้นต่ำ -25 ° C (ใช้ได้กับหม้อแปลงในร่ม)

อะไรทำให้หม้อแปลงแบบแห้งเรซินแบบพิเศษ?

●หลัก

1. แกนกลางสร้างขึ้นจากแผ่นเหล็กซิลิกอนที่รีดเย็นที่มีการซึมผ่านของแม่เหล็กสูงการวางแนวเกรนที่ยอดเยี่ยมและ 45 °ข้อต่อที่ลาดเอียงอย่างเต็มที่ แกนกลางใช้โครงสร้างแผ่นดึงท่อสี่เหลี่ยมจัตุรัสพิเศษโดยมีขาแกนผูกกับเทปฉนวน พื้นผิวหลักถูกเคลือบด้วยเรซินพิเศษเพื่อป้องกันความชื้นและสนิมลดการสูญเสียที่ไม่มีโหลดอย่างมีประสิทธิภาพกระแสที่ไม่มีโหลดและเสียงหลัก

2. ความปลอดภัย, เปลวไฟและปราศจากมลพิษสามารถติดตั้งได้โดยตรงที่ศูนย์โหลด

3. การบำรุงรักษาฟรีติดตั้งง่ายและค่าใช้จ่ายในการดำเนินงานโดยรวมต่ำ

4. ความต้านทานต่อความชื้นสูงช่วยให้สามารถทำงานได้ปกติที่ความชื้น 100% และสามารถนำกลับมาใช้งานได้หลังจากหยุดทำงานโดยไม่ต้องทำอาหารล่วงหน้า

5. การสูญเสียต่ำการปล่อยบางส่วนต่ำเสียงต่ำและการกระจายความร้อนที่แข็งแกร่งทั้งหมดรับประกันได้ ติดตั้งระบบควบคุมการป้องกันอุณหภูมิที่ครอบคลุมนั้นให้การประกันที่เชื่อถือได้สำหรับการทำงานของหม้อแปลงที่ปลอดภัย ความน่าเชื่อถือสูง จากการศึกษาการดำเนินงานของผลิตภัณฑ์ที่ดำเนินการอยู่แล้วตัวชี้วัดความน่าเชื่อถือของผลิตภัณฑ์ได้บรรลุมาตรฐานวิชาชีพระหว่างประเทศ

●ขดลวดฟอยล์

การคดเคี้ยวแรงดันต่ำใช้ฟอยล์ทองแดงชิ้นเดียวพร้อมกับฉนวนกันความร้อนแบบเลี้ยวระดับ F, แผลบนเครื่องขดลวดฟอยล์แรงดันไฟฟ้าต่ำโดยเฉพาะ ขดลวดฟอยล์แก้ไขปัญหาที่โดดเด่นของความเครียดลัดวงจรสูงความไม่สมดุลของแอมป์เลี้ยวการกระจายความร้อนที่ไม่ดีข้อผิดพลาดในมุมเกลียวที่คดเคี้ยว บริษัท ของเรายังใช้การปลูกเรซิ่นและการบ่มเพื่อสร้างความชุ่มชื้นและความทนทานต่อการคราบ

●อุปกรณ์ควบคุมอุณหภูมิ

หม้อแปลงใช้เทอร์โมมิเตอร์สัญญาณซีรีย์ BWDK เซ็นเซอร์อุณหภูมิถูกฝังอยู่ในครึ่งบนของขดลวดแรงดันต่ำตรวจจับและแสดงระดับความชื้นในการทำงานของแต่ละเฟสทั้งสาม นอกจากนี้ยังมีฟังก์ชั่นการเตือนที่อุณหภูมิสูงกว่าและการสะดุด

●การแปลงแรงดันไฟฟ้า

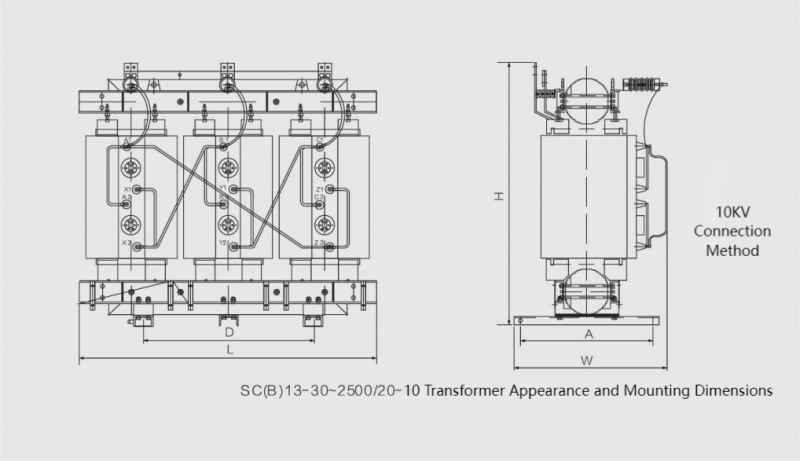

ตัวเชื่อมต่ออนุญาตให้แปลงแรงดันไฟฟ้าระหว่าง 10kV และ 20kV ในตำแหน่งที่แตกต่างกันตรงตามข้อกำหนดของระบบ 10kV และ 20kV ตามลำดับ

ใครต้องการหม้อแปลงนี้?

ความปลอดภัยไม่สามารถต่อรองได้ในระบบพลังงานโดยเฉพาะอย่างยิ่งในพื้นที่ที่มีความเสี่ยงสูงหรือมีประชากร หม้อแปลง SC (b) 13--20-10kV ถูกสร้างขึ้นเพื่อให้เก่งในเรื่องนี้ด้วยคุณสมบัติที่จัดการกับอันตรายจากไฟไหม้ความชื้นและความเสถียรในการปฏิบัติงาน อีพ็อกซี่เรซิ่นการทำงานที่ทนไฟและปราศจากมลพิษซึ่งเป็นวัสดุฉนวนของหม้อแปลงนั้นเป็นสารทนไฟ มันไม่ปล่อยก๊าซพิษเมื่อสัมผัสกับอุณหภูมิสูงและสามารถทนต่อความร้อนสูงเกินไปโดยไม่ต้องดับไฟ สิ่งนี้ทำให้หม้อแปลงเหมาะสำหรับสถานที่ที่ไวต่อไฟเช่น:

●พื้นที่ใต้ดิน: รถไฟใต้ดินเหมืองและอุโมงค์

●อาคารสาธารณะ: โรงเรียนโรงพยาบาลและศูนย์กลางการค้า

●สิ่งอำนวยความสะดวกที่สำคัญ: โรงไฟฟ้าแหล่งน้ำมันและอาคารสูง

ไม่เหมือนใครหม้อแปลงไฟฟ้าที่ใช้น้ำมันไม่มีความเสี่ยงต่อการปนเปื้อนของดินหรือน้ำจากการรั่วไหลซึ่งสอดคล้องกับมาตรฐานสิ่งแวดล้อมที่ทันสมัย

ข้อกำหนดทางเทคนิค: ตัวเลขที่อยู่เบื้องหลังประสิทธิภาพ

เพื่อให้เข้าใจถึงความเก่งกาจของหม้อแปลงมาดูพารามิเตอร์ทางเทคนิคที่สำคัญ:
