การกระจายพลังงานที่เชื่อถือได้ รวดเร็ว และปลอดภัยเป็นข้อกำหนดเบื้องต้นสำหรับการเติบโตทางเศรษฐกิจและความก้าวหน้าทางสังคม ทั่วทั้งโครงสร้างพื้นฐานในเมือง สิ่งอำนวยความสะดวกทางอุตสาหกรรม โครงการพลังงานทดแทน และการใช้พลังงานฉุกเฉิน วิศวกรและผู้พัฒนาโครงการมีความต้องการโซลูชันการกระจายสินค้ามากขึ้น ซึ่งช่วยลดระยะเวลาการก่อสร้างทางแพ่ง ลดความเสี่ยงโดยรวมของโครงการ และรักษาระดับความปลอดภัยในการปฏิบัติงานสูงสุด
สถานีย่อยหม้อแปลงชนิดกล่อง - หรือที่เรียกว่าสถานีย่อยขนาดกะทัดรัดหรือสถานีย่อยสำเร็จรูป - ตอบสนองความต้องการนี้ด้วยหน่วยที่ประกอบจากโรงงานและผ่านการทดสอบล่วงหน้าซึ่งรวมสวิตช์เกียร์แรงดันปานกลาง (MV) หม้อแปลงไฟฟ้าระบบจำหน่าย และอุปกรณ์กระจายแรงดันต่ำ (LV) ภายในตู้เดียวที่ทนต่อสภาพอากาศ ไม่จำเป็นต้องสร้างอาคารสถานีย่อยแบบเดิมๆ โดยสามารถติดตั้งสถานีย่อยแบบ Box ไว้บนแผ่นคอนกรีตที่เตรียมไว้ จ่ายไฟ และนำไปใช้งานได้โดยใช้เวลาเพียงเสี้ยววินาทีตามวิธีการแบบดั้งเดิม
บริษัท ลูกเกา พาวเวอร์ จำกัด คือผู้เชี่ยวชาญชั้นนำของจีนในด้านสถานีไฟฟ้าย่อยหม้อแปลงชนิดกล่อง โดยนำเสนอผลิตภัณฑ์ทั้งประเภทยุโรป (มาตรฐาน IEC) และประเภทอเมริกัน (มาตรฐาน ANSI/IEEE) รูปแบบตรงจากโรงงานของบริษัท การปฏิบัติตามมาตรฐานหลายมาตรฐาน และความสามารถด้านวิศวกรรมแบบกำหนดเองที่แข็งแกร่งของบริษัท ทำให้บริษัทกลายเป็น OEM และพันธมิตรขายส่งที่เชื่อถือได้สำหรับผู้รับเหมา EPC สาธารณูปโภค นักพัฒนาอุตสาหกรรม และเจ้าของโครงการพลังงานทดแทนทั่วโลก
เอกสารไวท์เปเปอร์นี้นำเสนอการวิเคราะห์ทางเทคนิคและเชิงพาณิชย์ที่ครอบคลุมของสถานีย่อยหม้อแปลงชนิดกล่อง: อนุกรมวิธานผลิตภัณฑ์ หลักการทางวิศวกรรม เกณฑ์มาตรฐานประสิทธิภาพ คำแนะนำการใช้งาน การปฏิบัติตามมาตรฐาน และวิธีการตัดสินใจจัดซื้อจัดจ้าง จัดทำขึ้นเพื่อใช้เป็นเอกสารอ้างอิงสำหรับวิศวกรไฟฟ้า ผู้จัดการโครงการ ผู้เชี่ยวชาญด้านการจัดซื้อ และผู้มีอำนาจตัดสินใจด้านเทคนิค
การใช้พลังงานทั่วโลกคาดว่าจะเติบโตที่ 2.4–3.1% ต่อปีจนถึงปี 2035 โดยได้รับแรงหนุนจากการขยายตัวทางอุตสาหกรรม การเติบโตของจำนวนประชากรในเมือง การนำรถยนต์ไฟฟ้ามาใช้ และการบูรณาการแหล่งพลังงานหมุนเวียนแบบกระจาย วิธีการก่อสร้างสถานีย่อยแบบเดิมๆ ซึ่งต้องใช้โครงสร้างทางแพ่งถาวร ระยะเวลาการอนุญาตที่ขยายออกไป และทีมงานติดตั้งขนาดใหญ่ นั้นไม่สอดคล้องกับความเร็วและความยืดหยุ่นที่ต้องการในการส่งมอบโครงการสมัยใหม่มากขึ้นเรื่อยๆ
ในขณะเดียวกัน ความคาดหวังด้านความปลอดภัยและความน่าเชื่อถือจากหน่วยงานด้านสาธารณูปโภคและหน่วยงานกำกับดูแลยังคงเพิ่มขึ้นอย่างต่อเนื่อง เหตุการณ์ต่างๆ เช่น ความล้มเหลวของอุปกรณ์เนื่องจากการปกป้องสิ่งแวดล้อมที่ไม่เพียงพอ เหตุการณ์อาร์กแฟลชจากชิ้นส่วนที่มีไฟฟ้าที่ถูกเปิดเผย และการปนเปื้อนของน้ำมันจากอุปกรณ์รุ่นเก่า ล้วนผลักดันให้เกิดการเปลี่ยนแปลงไปสู่สถาปัตยกรรมการกระจายแบบครบวงจร ผ่านการทดสอบจากโรงงาน และแบบปิดมากขึ้น
ตลาดสถานีย่อยขนาดกะทัดรัด/กล่องทั่วโลกมีมูลค่าประมาณ 13.5 พันล้านดอลลาร์สหรัฐในปี 2566 และคาดว่าจะเติบโตที่ CAGR ที่ 7.2–8.5% จนถึงปี 2573 เวกเตอร์การเติบโตที่สำคัญ ได้แก่:
| ภูมิภาค | มูลค่าปี 2566 | พยากรณ์ปี 2030 | CAGR | คีย์ไดร์เวอร์ |
|---|---|---|---|---|
| เอเชียแปซิฟิก | 5.4 ดอลลาร์สหรัฐ | 9.8 ดอลลาร์สหรัฐ บ | 8.9% | การพัฒนาอุตสาหกรรม RE |
| ยุโรป | 3.1 ดอลลาร์สหรัฐ | 5.1 ดอลลาร์สหรัฐ | 7.4% | การปรับปรุงกริดให้ทันสมัย |
| ทวีปอเมริกาเหนือ | 2.6 ดอลลาร์สหรัฐ | 4.2 ดอลลาร์สหรัฐ | 7.1% | การทดแทนอินฟาเรดแห่งวัย |
| กฟน. และละตินอเมริกา | 2.4 ดอลลาร์สหรัฐ | 4.5 ดอลลาร์สหรัฐ | 9.4% | โปรแกรมไฟฟ้า |
ตารางที่ 1 - ตลาดสถานีย่อยประเภทกล่องทั่วโลกตามภูมิภาค พ.ศ. 2566–2573
A สถานีย่อยหม้อแปลงชนิดกล่อง(หรือเรียกอีกอย่างว่าสถานีย่อยขนาดกะทัดรัด สถานีย่อยสำเร็จรูป หรือสถานีย่อยแบบแพ็คเกจ) เป็นหน่วยจ่ายพลังงานที่ประกอบมาจากโรงงานอย่างสมบูรณ์และผ่านการทดสอบล่วงหน้าแล้ว ซึ่งรวมองค์ประกอบการทำงานสามอย่างไว้ภายในตู้เดียวที่ทนฝนและแดดได้:
การประกอบจากโรงงานช่วยให้แน่ใจว่าสายเคเบิลภายใน การเชื่อมต่อบัสบาร์ การตั้งค่ารีเลย์ป้องกัน และอินเทอร์เฟซระหว่างส่วนประกอบเสร็จสมบูรณ์ ทดสอบ และตรวจสอบก่อนส่งมอบ งานนอกสถานที่ลดลงเหลือเพียงการเตรียมรากฐานทางแพ่ง การยุติสายเคเบิล MV/LV การต่อสายดิน และการเดินสายไฟ
สถานีย่อยแบบกล่องแบ่งออกเป็นสองตระกูลการออกแบบ ซึ่งสะท้อนถึงประเพณีทางวิศวกรรมที่แตกต่างกันและการตั้งค่ามาตรฐานระดับภูมิภาค:
| มิติ | ประเภทยุโรป | ประเภทอเมริกัน |
|---|---|---|
| มาตรฐาน | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 ซีรี่ส์ |
| การสลับเอ็มวี | สวิตช์เกียร์ CB หรือ SF₆ สุญญากาศ | ฟิวส์ + สวิตช์ตัดโหลด (LBS) |
| หม้อแปลงไฟฟ้า | แบบแห้ง (แนะนำ) หรือแบบแช่น้ำมัน | แช่น้ำมัน (มาตรฐาน) |
| ภูมิภาคเป้าหมาย | ยุโรป, จีน, ตะวันออกกลาง, เอเชียแปซิฟิก, แอฟริกา | อเมริกาเหนือ ละตินอเมริกา บางส่วนของเอเชียและแอฟริกา |
ตารางที่ 2 — ประเภทยุโรปกับอเมริกัน: การจำแนกระดับบนสุด
สถานีย่อยกล่องประเภทยุโรปใช้รูปแบบสามช่องแบบแยกส่วนภายในตู้ชุบสังกะสีแบบจุ่มร้อนหรือสแตนเลส ช่องทั้งสาม ได้แก่ สวิตช์เกียร์ MV หม้อแปลง และการกระจาย LV ถูกแยกออกจากกันทางกายภาพด้วยผนังพาร์ติชันภายใน จัดให้มีการกักเก็บข้อผิดพลาดส่วนโค้ง และช่วยให้สามารถเข้าถึงการบำรุงรักษาได้อย่างอิสระโดยไม่ต้องตัดพลังงานส่วนที่อยู่ติดกัน

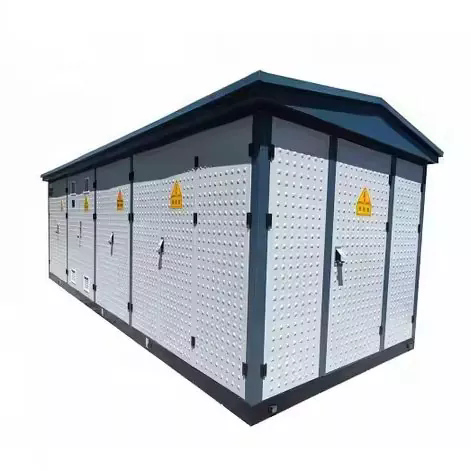

รูปที่ 1 - สถานีย่อยกล่องประเภทยุโรป
ช่อง MV รองรับ Ring Main Unit (RMU) หรือแผง MV แต่ละตัว ขึ้นอยู่กับโทโพโลยีการจ่าย (ตัวป้อนแนวรัศมีหรือวงแหวน) มีการใช้เทคโนโลยีสวิตช์เกียร์หลักสองแบบ:
| เทคโนโลยี | คำอธิบาย |
|---|---|
| เบรกเกอร์สุญญากาศ (VCB) | ขัดจังหวะความผิดปกติและกระแสโหลดในขวดขัดขวางสุญญากาศ นำเสนอความทนทานสูง (รอบการทำงานมากกว่า 10,000 รอบ) การขจัดข้อผิดพลาดที่รวดเร็ว (<50 มิลลิวินาที) และปราศจาก SF₆ — เป็นที่ต้องการมากขึ้นภายใต้กฎระเบียบด้านสิ่งแวดล้อม |
| สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส SF₆ (GIS) | ใช้ก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ในการชุบอาร์คและเป็นฉนวน กะทัดรัดเป็นพิเศษและมีความน่าเชื่อถือสูง หมายเหตุ: SF₆ เป็นก๊าซเรือนกระจกที่มีศักยภาพ (GWP ~23,500) และการใช้งานอยู่ภายใต้กฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดยิ่งขึ้นในสหภาพยุโรปและที่อื่นๆ |
| ริงยูนิตหลัก (RMU) | อุปกรณ์สวิตชิ่งแบบหุ้มฉนวนแก๊ส (SF₆ หรือสุญญากาศ) ที่ปิดผนึกจากโรงงาน ซึ่งรวมสวิตช์ตัดโหลดและฟิวส์ป้องกันไว้ในยูนิตที่ปิดล้อมด้วยโลหะขนาดกะทัดรัด เหมาะสำหรับเครือข่ายการกระจายตัวป้อนแบบวงแหวน |
สวิตช์เกียร์ MV มีฟังก์ชันการป้องกันที่จำเป็นทั้งหมด: กระแสไฟเกิน (ANSI 51), ความผิดปกติของสายดิน (ANSI 51N/67N) และการป้องกันส่วนต่างตามที่ระบุไว้ การปฏิบัติตาม IEC 62271-200 ช่วยให้มั่นใจได้ถึงการจำแนกอาร์คฟอลต์ (IAC - Internal Arc Classified) เพื่อการปกป้องบุคลากร
ช่องหม้อแปลงของสถานีย่อยประเภทยุโรปมักรองรับหม้อแปลงชนิดแห้งแบบเรซินแบบหล่อ (ซีรี่ส์ SCB) แม้ว่าจะใช้หน่วยแช่น้ำมันก็ตาม การตั้งค่าสำหรับประเภทแห้งในสถานีย่อยประเภทยุโรปสอดคล้องกับข้อได้เปรียบด้านความปลอดภัยจากอัคคีภัยที่สำคัญสำหรับการติดตั้งในเมือง เชิงพาณิชย์ และในบริเวณใกล้เคียง ลักษณะสำคัญ:
ส่วน LV เป็นที่ตั้งของบอร์ดกระจาย LV หลักที่มีเซอร์กิตเบรกเกอร์แบบหล่อ (MCCB) หรือเซอร์กิตเบรกเกอร์อากาศแบบเปิด (ACB) บนตัวป้อนขาออก การวัดพลังงาน ตัวเก็บประจุแก้ไขตัวประกอบกำลัง (อุปกรณ์เสริม) และอินเทอร์เฟซสำหรับการตรวจสอบระยะไกลและการรวม SCADA ระบบบัสบาร์มีขนาดสำหรับกระแสไฟพิกัดที่มีการทนต่อการลัดวงจรที่เหมาะสมตาม IEC 61439
| พารามิเตอร์ | ช่วงข้อมูลจำเพาะ |
|---|---|
| ความจุสูงสุด | 100 เควีเอ – 2,500 เควีเอ (มาตรฐาน); พิเศษสูงสุดถึง 6,300 kVA |
| ระดับแรงดันไฟฟ้า MV | 6 กิโลโวลต์, 10 กิโลโวลต์, 20 กิโลโวลต์, 35 กิโลโวลต์ |
| แรงดันไฟขาออก LV | 0.4 kV (3P+N) กำหนดเองได้ |
| อุปกรณ์สลับ MV | สุญญากาศ CB / SF₆ RMU / สวิตช์แบ่งโหลด |
| ประเภทหม้อแปลงไฟฟ้า | เรซินหล่อชนิดแห้ง (แนะนำ) หรือแบบจุ่มน้ำมัน |
| พิกัดการลัดวงจร | 16 kA / 20 kA / 25 kA (1 วินาที) — ต่อ IEC 62271 |
| ระดับการป้องกัน | มาตรฐาน IP33D; IP44 / IP54 พร้อมกล่องหุ้มที่ได้รับการปรับปรุง |
| อุณหภูมิแวดล้อม | –25 °C ถึง +40 °C มาตรฐาน; มีเวอร์ชันอาร์กติก –40 °C |
| ระดับความสูง | มาตรฐานสูงถึง 1,000 ม. รุ่นลดพิกัดสูงสุด 4,000 ม |
| มาตรฐานที่ใช้บังคับ | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| บูรณาการกริดอัจฉริยะ | มีอินเทอร์เฟซการสื่อสาร IEC 61850; SCADA พร้อมแล้ว |
ตารางที่ 3 - สถานีย่อยกล่องประเภทยุโรป: ข้อมูลจำเพาะทางเทคนิคบ่งชี้
ประเภทอเมริกัน (หรือเรียกอีกอย่างว่าสถานีย่อยหม้อแปลงแบบ Pad-Mounted หรือ Loop-Feed) มีความโดดเด่นด้วยรูปแบบภายในรูปสามเหลี่ยมหรือเชิงเส้น โดยมีช่องสวิตช์ MV และส่วนการวัด/การกระจาย LV ที่สามารถเข้าถึงได้จากด้านหน้าและด้านข้างตามลำดับ และหม้อแปลงแช่น้ำมันที่ครอบครองอ่าวกลาง โดยทั่วไปแล้วตู้ด้านนอกจะเป็นตู้เหล็กทาสีหนาพร้อมประตูกันการงัดแงะและกุญแจล็อคได้ ออกแบบมาสำหรับการติดตั้งระดับพื้นดินบนแผ่นคอนกรีต

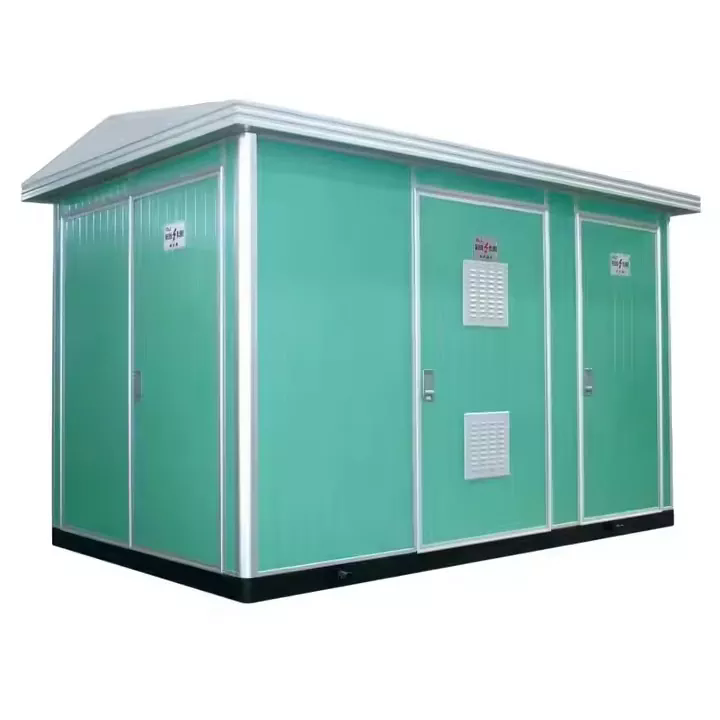

รูปที่ 2 - สถานีย่อยกล่องประเภทอเมริกัน
ประเภทอเมริกันใช้การกำหนดค่าสวิตช์ MV ที่เรียบง่ายและประหยัดกว่าเมื่อเปรียบเทียบกับประเภทยุโรป การจัดมาตรฐานประกอบด้วย:
การกำหนดค่านี้นำเสนอการผสมผสานที่น่าสนใจระหว่างความเรียบง่าย ความคุ้มทุน และความน่าเชื่อถือ การไม่มีอุปกรณ์อิเล็กทรอนิกส์ป้องกันที่ซับซ้อนจะช่วยลดภาระในการบำรุงรักษาและความต้องการทักษะเฉพาะทาง ทำให้เหมาะสำหรับการใช้งานในพื้นที่ที่มีโครงสร้างพื้นฐานด้านเทคนิคที่จำกัด
หม้อแปลงไฟฟ้าในสถานีย่อยประเภทอเมริกันนั้นเป็นหน่วยที่แช่น้ำมันและปิดผนึก (ปราศจากผู้พิทักษ์) อย่างสม่ำเสมอ การออกแบบที่ปิดสนิทช่วยป้องกันความชื้นไม่ให้เข้าไปในน้ำมัน ขจัดสาเหตุหลักของการเสื่อมสภาพของฉนวน ลักษณะสำคัญ:
ส่วน LV ของสถานีย่อยประเภทอเมริกันนั้นค่อนข้างง่ายกว่า โดยทั่วไปจะประกอบด้วยเบรกเกอร์หลักหรือการตัดการเชื่อมต่อแบบฟิวส์ ช่องเสียบมิเตอร์วัดพลังงาน และการเชื่อมต่อสำหรับตัวป้อน LV ขาออก สามารถรวมการกระจาย LV ที่ซับซ้อนมากขึ้น (ตัวป้อนขาออกหลายตัว การแก้ไขตัวประกอบกำลัง การตรวจสอบระยะไกล) ได้ แต่จะพบได้น้อยกว่าในการกำหนดค่ามาตรฐาน
| พารามิเตอร์ | ช่วงข้อมูลจำเพาะ |
|---|---|
| ความจุสูงสุด | 75 เควีเอ – 2,500 เควีเอ (มาตรฐาน); 3,750 kVA+ พร้อมการออกแบบพิเศษ |
| ระดับแรงดันไฟฟ้า MV | 5 กิโลโวลต์, 15 กิโลโวลต์, 25 กิโลโวลต์, 35 กิโลโวลต์ (คลาส ANSI) |
| แรงดันไฟขาออก LV | 120/240 V (เฟสเดียว), 208Y/120 V, 480Y/277 V หรือแบบกำหนดเอง |
| อุปกรณ์สลับ MV | Bay-O-Net / ฟิวส์จำกัดกระแส + สวิตช์ตัดโหลด |
| ประเภทหม้อแปลงไฟฟ้า | แช่น้ำมันและปิดผนึกอย่างแน่นหนา (ONAN) |
| สิ่งที่แนบมา | เหล็กหนาเคลือบสีฝุ่น / สีโพลียูรีเทน ทนต่อการงัดแงะ |
| ระดับการป้องกัน | มาตรฐาน NEMA 3R (ทนฝนและลูกเห็บ); NEMA 4X เป็นตัวเลือก |
| การออกแบบหน้าตาย | ใช่ — ขั้วต่อข้อศอกสำหรับการสิ้นสุดสาย MV แบบสัมผัสได้ |
| มาตรฐานที่ใช้บังคับ | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| ฟีดแบบวนซ้ำ | มาตรฐาน — ตำแหน่งสายเคเบิล MV ขาเข้าสองตำแหน่ง (สามารถป้อนลูปได้) |
ตารางที่ 4 - สถานีย่อยกล่องประเภทอเมริกัน: ข้อมูลจำเพาะทางเทคนิคบ่งชี้
แม้ว่าผลิตภัณฑ์ทั้งสองประเภทจะบรรลุวัตถุประสงค์พื้นฐานของการจ่ายพลังงานสำเร็จรูปขนาดกะทัดรัด แต่ปรัชญาการออกแบบ ความสามารถในการป้องกัน โปรไฟล์ต้นทุนตลอดอายุการใช้งาน และสภาพแวดล้อมการใช้งานที่เหมาะสมที่สุดแตกต่างกันอย่างมาก ตารางด้านล่างแสดงการเปรียบเทียบแบบมีโครงสร้างเพื่อสนับสนุนการตัดสินใจเลือกเทคโนโลยี
| เกณฑ์ | ประเภทยุโรป | ประเภทอเมริกัน |
|---|---|---|
| การคุ้มครองเอ็มวี | การป้องกัน CB เต็มรูปแบบพร้อมรีเลย์ การเลือกปฏิบัติความผิดสูง | แบบฟิวส์; การเลือกโซนข้อบกพร่องที่ง่ายกว่าและจำกัด |
| หม้อแปลงไฟฟ้า | แนะนำให้ใช้แบบแห้ง — ปลอดภัยจากอัคคีภัย การบำรุงรักษาต่ำ | แช่น้ำมัน — ทนทาน คุ้มราคา ได้รับการพิสูจน์แล้ว |
| ต้นทุนเงินทุน | สูงกว่า (พรีเมียม 15–30% เทียบกับอเมริกัน) | ต่ำกว่า — ประหยัดสำหรับโครงการที่มีงบประมาณจำกัด |
| สมาร์ทกริดพร้อมแล้ว | ยอดเยี่ยม — IEC 61850, SCADA, รีโมทคอนโทรล | พื้นฐาน — สติปัญญาพื้นเมืองมีจำกัด อัพเกรดได้ |
| ความปลอดภัยจากอัคคีภัย | ดีเยี่ยม (หม้อแปลงชนิดแห้ง, ระดับไฟ F1) | ดี - การออกแบบน้ำมันแบบปิดผนึก จำเป็นต้องมีมาตรการป้องกันอัคคีภัย |
| การซ่อมบำรุง | ต่ำมาก — แบบแห้งไม่จำเป็นต้องบำรุงรักษาน้ำมัน | ปานกลาง — การตรวจสอบสภาพน้ำมันเป็นระยะ |
| การติดตั้ง | ซับซ้อนกว่าเล็กน้อย การว่าจ้างผู้เชี่ยวชาญ | ง่าย รวดเร็ว — เหมาะสำหรับการปรับใช้แบบกระจาย |
| ความอดทนเกินพิกัด | ดี (พร้อมตัวเลือกการระบายความร้อนด้วยอากาศแบบบังคับ) | ยอดเยี่ยม - มวลความร้อนน้ำมันขนาดใหญ่ |
| มาตรฐานหลัก | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
ตารางที่ 5 - สถานีย่อยกล่องประเภทยุโรปกับอเมริกัน: การเปรียบเทียบที่ครอบคลุม
ไม่มีประเภทใดที่เหนือกว่าในระดับสากล ประเภทยุโรปมอบการป้องกันที่ชาญฉลาดยิ่งขึ้น ความปลอดภัยจากอัคคีภัย และความสามารถในการปรับขนาดกริดอัจฉริยะด้วยต้นทุนระดับพรีเมียม ทำให้เหมาะสมที่สุดสำหรับสภาพแวดล้อมในเมือง เชิงพาณิชย์ และภายใต้การควบคุม ประเภทอเมริกันนำเสนอความคุ้มค่าและความเรียบง่ายในการติดตั้งที่โดดเด่นสำหรับสวนอุตสาหกรรม โครงข่ายชานเมือง และโครงการที่คำนึงถึงงบประมาณ
กล่องหุ้มเป็นแนวป้องกันแรกสำหรับอุปกรณ์ไฟฟ้าภายในและเป็นองค์ประกอบสำคัญของความน่าเชื่อถือในระยะยาว สถานีย่อยกล่องไฟ Lugao ใช้ลำดับชั้นการก่อสร้างต่อไปนี้ขึ้นอยู่กับประเภทผลิตภัณฑ์และข้อกำหนดด้านสิ่งแวดล้อม:
| ประเภทวัสดุ | คำอธิบาย |
|---|---|
| เหล็กชุบสังกะสีแบบจุ่มร้อน (HDG) | การก่อสร้างพื้นฐานสำหรับยูนิตมาตรฐานทั้งหมด การเคลือบสังกะสีให้ความต้านทานการกัดกร่อนที่ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมและในเมืองทั่วไป ชั้นสังกะสีขั้นต่ำ: 85 μm ต่อ ISO 1461 |
| สแตนเลส 304 / 316L | ระบุไว้สำหรับการใช้งานชายฝั่งทะเล ทางทะเล สารเคมี หรือมีความชื้นสูง เกรด 316L ให้ความต้านทานคลอไรด์ที่เหนือกว่า มาตรฐานสถานีไฟฟ้าย่อยโครงการพลังงานลมนอกชายฝั่ง |
| ตู้อลูมิเนียมอัลลอยด์ | ตัวเลือกน้ำหนักเบาสำหรับไซต์งานที่มีข้อจำกัดด้านน้ำหนักหรือข้อจำกัดด้านลอจิสติกส์ในการขนส่ง ผิวเคลือบอะโนไดซ์ให้ความทนทานต่อการกัดกร่อนโดยไม่ต้องทาสี |
| คอมโพสิต GRP / FRP | ตัวเลือกโพลีเมอร์เสริมใยแก้วสำหรับการใช้งานที่ต้องการสิ่งห่อหุ้มที่ไม่เป็นแม่เหล็กและไม่นำไฟฟ้า (เช่น ชุด MRI สภาพแวดล้อมทางอิเล็กทรอนิกส์ที่ละเอียดอ่อน) |
การป้องกันตัวเครื่องจากอนุภาคของแข็งและน้ำกำหนดโดยรหัส IP (IEC 60529) มาตรฐานและระดับการป้องกันที่ได้รับการปรับปรุงของ Lugao คือ:
| คลาสไอพี | ระดับการป้องกัน | การใช้งานทั่วไป |
|---|---|---|
| IP33D | ป้องกันฝุ่น / ฝน (สเปรย์ 15°) | ติดตั้งภายนอกอาคารได้มาตรฐาน สภาพอากาศทั่วไป |
| IP44 | ป้องกันน้ำกระเซ็นจากทุกทิศทาง | พื้นที่ชายฝั่งทะเลเขตร้อนที่มีฝนตกชุกสูง |
| IP54 | ป้องกันฝุ่น+ป้องกันน้ำกระเซ็น | สภาพแวดล้อมทางอุตสาหกรรมที่เต็มไปด้วยฝุ่น ภูมิอากาศแบบทะเลทราย |
| นีมา 3อาร์ | ฝนและลูกเห็บ (มาตรฐาน ANSI/NEMA) | ประเภทอเมริกันสำหรับโครงการอเมริกาเหนือ / ANSI |
ตารางที่ 6 — คลาสการป้องกัน IP/NEMA ของตู้ที่นำเสนอโดย Lugao Power
การจัดการระบายความร้อนที่มีประสิทธิภาพภายในตู้ถือเป็นสิ่งสำคัญเพื่อป้องกันการเสื่อมสภาพของฉนวนก่อนวัยอันควร และรับประกันการทำงานภายในขีดจำกัดอุณหภูมิที่กำหนด สถานีย่อย Lugao ใช้:
การปฏิบัติตามมาตรฐานสากลและมาตรฐานระดับชาติที่บังคับใช้ไม่ใช่ทางเลือก แต่เป็นรากฐานของการอนุมัติโครงการ ข้อตกลงการเชื่อมต่อโครงข่ายสาธารณูปโภค ความคุ้มครองการประกันภัย และการคุ้มครองความรับผิดทางกฎหมายในระยะยาว ผลิตภัณฑ์ Lugao Power ได้รับการออกแบบ ผลิต และทดสอบตามมาตรฐานที่บังคับใช้ทั้งสำหรับผลิตภัณฑ์ประเภทยุโรปและอเมริกา
| มาตรฐาน | ร่างกาย | ขอบเขต |
|---|---|---|
| IEC 62271-202 | ไออีซี | สถานีย่อยสำเร็จรูปแรงดันสูง/แรงดันต่ำ - มาตรฐานการออกแบบหลักสำหรับประเภทยุโรป |
| IEC 60076-11 | ไออีซี | หม้อแปลงไฟฟ้ากำลังชนิดแห้ง — ประสิทธิภาพการดับเพลิง ระดับสภาพภูมิอากาศ/สิ่งแวดล้อม ฉนวน |
| IEC 62271-1 / -100 / -200 | ไออีซี | ข้อกำหนดทั่วไปสำหรับสวิตช์เกียร์ AC เบรกเกอร์วงจรไฟฟ้ากระแสสลับ; สวิตช์เกียร์แบบปิดโลหะ AC |
| IEC 61439-1 / -2 | ไออีซี | ชุดสวิตช์เกียร์และชุดควบคุมแรงดันต่ำ - การออกแบบและการทดสอบแผงจำหน่าย LV |
| ANSI/IEEE C57.12.26 | อีอีอี | ข้อกำหนดสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายแบบเฟสเดียวแบบฝังน้ำมันแบบติดแผ่น - ชนิดอเมริกัน |
| ANSI/IEEE C57.12.28 | อีอีอี | ความสมบูรณ์ของกล่องหุ้มอุปกรณ์ที่ติดตั้งด้วยแพด — ประสิทธิภาพทางกลไกและความปลอดภัยของ ANSI |
| กิกะไบต์/ที 17467 | ตร | มาตรฐานแห่งชาติของจีนสำหรับสถานีย่อยสำเร็จรูปแรงดันสูง/แรงดันต่ำ (เทียบเท่ากับ IEC 62271-202) |
| CE (LVD + อีเอ็มซี) | สหภาพยุโรป | บังคับสำหรับผลิตภัณฑ์ที่วางอยู่ในตลาด EU / EEA แสดงให้เห็นถึงความสอดคล้องกับข้อกำหนดแรงดันไฟฟ้าต่ำและคำสั่ง EMC |
| ซีซีซี (3C) | ซีเอ็นเอ | การรับรองภาคบังคับของจีน — จำเป็นสำหรับผลิตภัณฑ์ไฟฟ้าควบคุมที่จำหน่ายในตลาดภายในประเทศจีน |
ตารางที่ 7 - เมทริกซ์การปฏิบัติตามมาตรฐาน: สถานีย่อยกล่องพลังงาน Lugao
เมื่อจัดซื้อโครงการระดับนานาชาติ ให้ระบุมาตรฐานที่เกี่ยวข้องในเอกสาร RFQ เสมอ และต้องมีใบรับรองการทดสอบประเภทที่ตรวจสอบได้จากห้องปฏิบัติการบุคคลที่สามที่ได้รับการรับรอง (เช่น KEMA, TÜV, SGS, CESI) Lugao Power ดูแลรักษารายงานการทดสอบประเภทปัจจุบันและเอกสารรับรองสำหรับสายผลิตภัณฑ์มาตรฐานทั้งหมด และจัดทำสำเนาโดยเป็นส่วนหนึ่งของแพ็คเกจเอกสารการจัดส่งมาตรฐาน
สถานีย่อยหม้อแปลงชนิดกล่องถูกนำไปใช้งานในแอพพลิเคชั่นที่หลากหลายอย่างน่าทึ่ง ส่วนต่อไปนี้จะกล่าวถึงกลุ่มการใช้งานหลัก พร้อมด้วยคำแนะนำเฉพาะเกี่ยวกับการเลือกประเภทผลิตภัณฑ์ ข้อกำหนดทางวิศวกรรมที่สำคัญ และความสามารถที่เกี่ยวข้องของ Lugao สำหรับแต่ละรายการ
บริษัทสาธารณูปโภคในเขตเทศบาลและบริษัทจัดจำหน่ายในเมืองใช้สถานีย่อยแบบกล่องเพื่อส่งมอบการเปลี่ยนแปลงขั้นสุดท้าย 10–35 kV เป็น 0.4 kV ภายในสภาพแวดล้อมของเมืองที่พื้นที่มีจำกัด และข้อกำหนดด้านความสวยงาม เสียง และความปลอดภัยเข้มงวด สถานการณ์การใช้งานทั่วไป ได้แก่ ห้องใต้ดิน ตำแหน่งคีออสก์เหนือพื้นดิน และภายในที่จอดรถหลายระดับหรือชั้นใต้ดินของอาคาร
สวนอุตสาหกรรมและวิทยาเขตการผลิตขนาดใหญ่ต้องการโครงสร้างพื้นฐานการกระจายพลังงานที่เชื่อถือได้และปรับใช้ได้อย่างรวดเร็ว ซึ่งสามารถรองรับโหลดได้หลากหลาย เช่น มอเตอร์ไดรฟ์ การทำความร้อนในกระบวนการ อากาศอัด HVAC โดยมีปัจจัยโหลดสูงและข้อกำหนดด้านคุณภาพไฟฟ้าที่มีความต้องการสูง
โครงการพลังงานแสงอาทิตย์และพลังงานลมระดับสาธารณูปโภคต้องใช้สถานีย่อยแบบ step-up จำนวนมาก (โดยทั่วไปคือเอาต์พุตอินเวอร์เตอร์ 0.69 kV ไปยังเครือข่ายตัวรวบรวม 10/35 kV) เศรษฐศาสตร์และกำหนดการของโครงการเหล่านี้มีความอ่อนไหวสูงต่อต้นทุนอุปกรณ์และระยะเวลาในการติดตั้ง - ทั้งสองพื้นที่ที่สถานีย่อยแบบกล่องมีข้อได้เปรียบที่เหนือกว่าการก่อสร้างสถานีย่อยทั่วไป
การพัฒนาโครงสร้างพื้นฐานที่สำคัญ — สนามบิน ท่าเรือ ระบบรถไฟใต้ดิน/ราง สนามกีฬา ศูนย์ข้อมูล และโรงบำบัดน้ำ — ต้องการการกระจายพลังงานหลักที่เชื่อถือได้ โดยมีข้อกำหนดด้านความพร้อมใช้งานและการบำรุงรักษาที่กำหนดไว้อย่างชัดเจน สถานีย่อยแบบกล่องทำหน้าที่เป็นจุดจำหน่ายหลักและสถานีย่อยรองภายในเครือข่ายการกระจายไซต์
โครงการก่อสร้าง การดำเนินการกู้คืนความเสียหาย กิจกรรมขนาดใหญ่ และการวางกำลังทางทหารล้วนต้องการโครงสร้างพื้นฐานการกระจายพลังงานแบบพกพาและปรับใช้ได้อย่างรวดเร็ว สถานีย่อยแบบกล่องที่ติดตั้งแบบลื่นไถลหรือแบบติดตั้งบนรถพ่วงให้ความสามารถในการกระจายเต็มรูปแบบโดยมีการเตรียมพื้นที่น้อยที่สุด
| ขั้นตอน | กิจกรรม | คำถามสำคัญและข้อควรพิจารณา |
|---|---|---|
| 1 | กำหนดภาระและความจุ | โหลดทั้งหมด (kVA) ปัจจัยอุปสงค์ การประมาณการการเติบโตของโหลดในช่วง 15-20 ปี ขนาดสำหรับการโหลด 70–80% ตามความต้องการที่คาดการณ์ไว้สูงสุด |
| 2 | กำหนดระดับแรงดันไฟฟ้า | แรงดันไฟจ่าย MV ที่มีอยู่? ต้องใช้แรงดันกระจาย LV หรือไม่? จำเป็นต้องมีการควบคุมแรงดันไฟฟ้า (OLTC) เพื่อความเสถียรของโหลดหรือไม่ |
| 3 | ประเมินไซต์และสิ่งแวดล้อม | ในร่มหรือกลางแจ้ง? ช่วงอุณหภูมิแวดล้อม ระดับความสูง ความชื้น ระดับมลภาวะ (เกลือ ฝุ่น สารเคมี)? ข้อจำกัดด้านพื้นที่? |
| 4 | เลือกประเภทผลิตภัณฑ์ | ลำดับความสำคัญด้านความปลอดภัยจากอัคคีภัย → ยุโรป (แบบแห้ง) การจำกัดงบประมาณ/การป้องกันแบบง่ายๆ → อเมริกัน กริดอัจฉริยะ / ระบบอัตโนมัติ → ยุโรป |
| 5 | ระบุมาตรฐาน | ระบุมาตรฐานบังคับสำหรับเขตอำนาจศาลของโครงการ ระบุเครื่องหมายรับรองที่จำเป็น (IEC, ANSI, CE, CCC ฯลฯ) ใน RFQ |
| 6 | ประเมิน TCO | เปรียบเทียบต้นทุนรวมในการเป็นเจ้าของ: ต้นทุนทุน + การสูญเสียที่ไม่มีโหลดที่บันทึกเป็นทุน + การสูญเสียโหลดที่บันทึกเป็นทุน + ค่าบำรุงรักษาตลอดอายุการใช้งาน |
ตารางที่ 8 - กรอบการเลือกสถานีย่อยกล่องหกขั้นตอน
| เลือกประเภทยุโรปถ้า... | เลือกประเภทอเมริกันถ้า... |
|---|---|
| –การติดตั้งเป็นแบบในร่ม ในเมือง หรือใกล้กับอาคารที่มีคนอยู่ –รหัสความปลอดภัยจากอัคคีภัยห้ามอุปกรณ์เติมน้ำมัน –จำเป็นต้องบูรณาการกริดอัจฉริยะ / SCADA – มีการระบุการเลือกปฏิบัติในการคุ้มครองสูง –การบำรุงรักษาขั้นต่ำถือเป็นสิ่งสำคัญ –ไซต์อาจมีความชื้นสูงหรือมีบรรยากาศที่มีฤทธิ์กัดกร่อน –เขตอำนาจศาลโครงการ IEC (ยุโรป จีน ตะวันออกกลาง แอฟริกา) |
–งบประมาณโครงการมีจำกัด –การปรับใช้อย่างรวดเร็วถือเป็นสิ่งสำคัญ –การใช้งานเป็นแบบอุตสาหกรรม ชานเมือง หรือกลางแจ้งในชนบท –ความทนทานต่อการโอเวอร์โหลดเป็นสิ่งสำคัญ – ใช้งานง่ายโดยช่างเทคนิคการค้าทั่วไป –ใช้โทโพโลยีเครือข่าย MV แบบวนซ้ำ –เขตอำนาจศาลของโครงการ ANSI/IEEE (อเมริกา บางส่วนของเอเชีย) |
ตารางที่ 9 — คู่มือการเลือกอย่างย่อ: ประเภทยุโรปกับอเมริกัน
เมื่อออกคำขอใบเสนอราคา (RFQ) ให้กับ Lugao Power หรือซัพพลายเออร์สถานีย่อยกล่องใด ๆ ควรจัดเตรียมหรือร้องขอข้อมูลทางเทคนิคต่อไปนี้:
บริษัท ลูกเกา พาวเวอร์ จำกัดเป็นผู้ผลิตผู้เชี่ยวชาญในประเทศจีนด้านหม้อแปลงไฟฟ้ากำลังและสถานีไฟฟ้าย่อยหม้อแปลงชนิดกล่อง โดยมุ่งเน้นเฉพาะด้านการออกแบบ วิศวกรรม และการจัดหาอุปกรณ์จำหน่ายไฟฟ้าสำหรับตลาดในประเทศและต่างประเทศ การมุ่งเน้นผลิตภัณฑ์เพียงอย่างเดียวของบริษัททำให้เกิดความสามารถด้านเทคนิคเชิงลึกและความสม่ำเสมอด้านคุณภาพการผลิต ซึ่งซัพพลายเออร์อุปกรณ์ไฟฟ้าทั่วไปไม่สามารถทำซ้ำได้
Lugao ดำเนินธุรกิจเป็นทั้งพันธมิตร OEM สำหรับแบรนด์เครื่องใช้ไฟฟ้าระดับสากลและเป็นซัพพลายเออร์ขายส่งโดยตรงให้กับผู้รับเหมา EPC สาธารณูปโภค และนักพัฒนาอุตสาหกรรมทั่วโลก การจัดหาโดยตรงจากโรงงานช่วยลดอัตรากำไรของผู้จัดจำหน่ายและรับประกันคุณภาพที่สม่ำเสมอ การเข้าถึงทางวิศวกรรมโดยตรง และประสิทธิภาพการจัดส่งที่เชื่อถือได้สำหรับลูกค้า

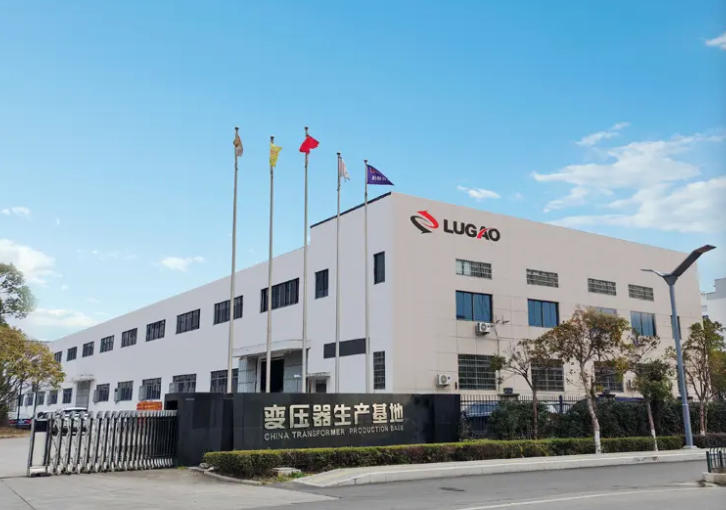

รูปที่ 3 — โรงงานผลิตของ Lugao Power Co., Ltd
| ผลิตภัณฑ์ | มีให้เลือกหลากหลาย | ช่วงความจุ |
|---|---|---|
| สถานีย่อยกล่องชนิดยุโรป | VCB / SF₆ RMU / LBS + หม้อแปลงชนิดแห้งหรือน้ำมัน | 100 เควีเอ – 6,300 เควีเอ |
| สถานีย่อยกล่องชนิดอเมริกัน | Fuse+LBS, loop-feed, pad-mount, หม้อแปลงแช่น้ำมัน | 75 เควีเอ – 3,750 เควีเอ+ |
| หม้อแปลงไฟฟ้าระบบจำหน่ายชนิดแห้ง | ซีรีส์ SCB เรซินหล่อ คลาสไฟ F1 | 30 เควีเอ – 10,000 เควีเอ |
| หม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน | ซีรีส์ S11/S13/S15, ONAN/ONAF/OFAF | 30 เควีเอ – 50,000 เควีเอ |
| สถานีย่อยแบบกำหนดเอง / OEM | บริการด้านวิศวกรรมเต็มรูปแบบ ขนาดที่กำหนดเอง และการจัดอันดับ | ตามข้อกำหนดของโครงการ |
ตารางที่ 10 - ภาพรวมกลุ่มผลิตภัณฑ์ Lugao Power
| ข้อได้เปรียบ | คำอธิบาย |
|---|---|
| โฟกัสเฉพาะทาง | ทรัพยากรด้านวิศวกรรม สถานที่ทดสอบ และกระบวนการผลิตทั้งหมดที่ Lugao ทุ่มเทให้กับผลิตภัณฑ์หม้อแปลงและสถานีไฟฟ้าย่อยโดยเฉพาะ ไม่มีการลดทอนความเชี่ยวชาญในกลุ่มผลิตภัณฑ์ที่ไม่เกี่ยวข้อง |
| การปฏิบัติตามมาตรฐานหลายมาตรฐาน | ผลิตภัณฑ์ที่ได้รับการรับรอง IEC, ANSI/IEEE, GB, CE และ CCC — ทำให้สามารถติดตั้งใช้งานในเขตอำนาจศาลของโครงการต่างๆ ทั่วโลกโดยไม่ต้องมีการปรับปรุงวิศวกรรมใหม่ |
| วิศวกรรมที่กำหนดเอง | ทีมออกแบบภายในบริษัทสามารถปรับแต่งได้อย่างสมบูรณ์: แรงดันไฟฟ้าที่ไม่ได้มาตรฐาน ความจุที่ผิดปกติ วัสดุตู้พิเศษ การออกแบบสภาพอากาศที่รุนแรง และการบูรณาการกริดอัจฉริยะ |
| ราคาโรงงานโดยตรง | การกำจัดอัตรากำไรของผู้จัดจำหน่ายให้ความได้เปรียบด้านต้นทุนเชิงโครงสร้าง 15-25% เมื่อเทียบกับผลิตภัณฑ์ที่เทียบเท่าที่ซื้อผ่านเครือข่ายการจัดจำหน่าย |
| ความน่าเชื่อถือที่ได้รับการพิสูจน์แล้ว | ผลิตภัณฑ์ที่ได้รับการออกแบบทางวิศวกรรมและตรวจสอบสำหรับการทำงานภายใต้ภาระเต็มรูปแบบอย่างต่อเนื่อง ความชื้นสูง อุณหภูมิสูง หมอกเกลือ และสภาวะฝุ่นในทะเลทราย |
| ห้างหุ้นส่วนจำกัดโออีเอ็ม | ความสามารถแบบ OEM เต็มรูปแบบ รวมถึงป้ายชื่อที่กำหนดเอง เอกสาร และบรรจุภัณฑ์สำหรับลูกค้าแบรนด์ต่างประเทศที่ต้องการการจัดหาฉลากขาว |
Lugao Power ส่งออกสถานีไฟฟ้าย่อยและหม้อแปลงไฟฟ้าไปยังโครงการต่างๆ ทั่วเอเชียแปซิฟิก ตะวันออกกลาง แอฟริกา ยุโรป และอเมริกา ผลงานการปฏิบัติตามกฎระเบียบหลายมาตรฐานของบริษัทและประสบการณ์ด้านลอจิสติกส์ระหว่างประเทศ เอกสารศุลกากร และข้อกำหนดการอนุมัติสาธารณูปโภคในท้องถิ่น ทำให้บริษัทเป็นพันธมิตรที่เชื่อถือได้สำหรับการจัดหาโครงการข้ามพรมแดน
การดำเนินงานด้านการผลิตและวิศวกรรมของ Lugao Power อยู่ภายใต้ระบบการจัดการคุณภาพ (QMS) ที่สอดคล้องกับหลักการ ISO 9001 ซึ่งครอบคลุมวงจรชีวิตผลิตภัณฑ์ทั้งหมดตั้งแต่การจัดหาวัสดุไปจนถึงการจัดส่งและการสนับสนุนหลังการขาย ระบบบริหารคุณภาพประกอบด้วยขั้นตอนการควบคุมที่จัดทำเป็นเอกสารสำหรับกระบวนการผลิตที่สำคัญทั้งหมด คุณสมบัติของซัพพลายเออร์ การตรวจสอบระหว่างกระบวนการ การจัดการความไม่สอดคล้อง และการบำรุงรักษาอุปกรณ์ทดสอบที่สอบเทียบแล้ว
สถานีย่อยกล่อง Lugao ทุกแห่งต้องผ่านโปรแกรมการทดสอบตามปกติที่ครอบคลุมก่อนส่งมอบ ซึ่งได้แก่:
| ทดสอบ | มาตรฐาน / เกณฑ์การยอมรับ |
|---|---|
| MV ไดอิเล็กทริก (ทนไฟ AC) | IEC 62271-1 / ANSI C37: ใช้กับระดับฉนวนที่กำหนดเป็นเวลา 1 นาที — ไม่มีการวาบไฟตามผิว |
| ทนต่อความถี่พลังงาน LV | IEC 61439-1: ใช้งานตามระดับฉนวนที่กำหนด — ไม่มีการวาบไฟตามผิว |
| การทดสอบประจำของหม้อแปลงไฟฟ้า | IEC 60076-1: ความต้านทานของขดลวด, อัตราส่วนแรงดันไฟฟ้า, ความต้านทานไฟฟ้าลัดวงจร, การสูญเสียขณะไม่มีโหลด, การสูญเสียโหลด |
| ความต้านทานของฉนวน | ตาม IEC 60076 / IEC 62271 - ความต้านทานวัดที่ 2,500 V DC; เมื่อเทียบกับพื้นฐานโรงงาน |
| การทดสอบการทำงานของรีเลย์ป้องกัน | ฟังก์ชั่นการป้องกันทั้งหมดทดสอบกับการตั้งค่าการประสานงานของรีเลย์ ตรวจสอบเวลาการเดินทางแล้ว |
| การทดสอบฟังก์ชันที่เชื่อมต่อกัน | อินเตอร์ล็อคทางกลและไฟฟ้าทั้งหมดได้รับการตรวจสอบเพื่อป้องกันลำดับการสลับที่ไม่ถูกต้อง |
| การตรวจสอบด้วยภาพและมิติ | ส่วนประกอบ ฉลาก เครื่องหมายสายเคเบิล และการเชื่อมต่อทั้งหมดได้รับการตรวจสอบตามแบบที่ได้รับการอนุมัติ |
| ตัวอย่างน้ำมัน (หน่วยแช่น้ำมัน) | IEC 60296: ทดสอบและรับรองความเป็นฉนวน ปริมาณความชื้น และความเป็นกรด |
ตารางที่ 11 - โปรแกรมการทดสอบตามปกติสำหรับสถานีย่อยกล่องลูกเกา
สำหรับคำสั่งซื้อที่สำคัญหรือตามคำขอของลูกค้า Lugao Power จะจัดให้มีการทดสอบการยอมรับของโรงงาน (FAT) ที่โรงงานของตน ในระหว่าง FAT วิศวกรของลูกค้าหรือตัวแทนตรวจสอบที่ได้รับการแต่งตั้งอาจเป็นพยานในการทดสอบทางไฟฟ้าตามปกติ ตรวจสอบใบรับรองวัสดุและส่วนประกอบ ตรวจสอบความสอดคล้องของมิติ ตรวจสอบเอกสารด้านคุณภาพ และยืนยันความถูกต้องของป้ายชื่อก่อนที่จะอนุมัติการจัดส่ง รายงานการทดสอบ FAT ฉบับสมบูรณ์พร้อมข้อมูลการทดสอบ บันทึกการสอบเทียบ และการลงนามของผู้ตรวจสอบมีให้โดยเป็นส่วนหนึ่งของแพ็คเกจเอกสารการจัดส่ง
