สวิตช์ไฟฟ้าแรงสูงชนิดใดที่เหมาะกับการกระจายพลังงานที่ปลอดภัยและเสถียรยิ่งขึ้น

เหตุใดการเลือกสวิตช์เกียร์ไฟฟ้าแรงสูงจึงมีความสำคัญมาก

ในระบบจำหน่ายไฟฟ้าแรงสูง การตัดสินใจที่อ่อนแอเพียงครั้งเดียวอาจส่งผลต่อเครือข่ายไฟฟ้าทั้งหมดได้ ตู้ที่ดูดีในใบเสนอราคาอาจยังคงสร้างปัญหาได้ หากความสามารถในการแตกหักไม่ตรงกันอย่างถูกต้อง หากการจัดเรียงตัวป้อนไม่สะดวก หากระบบฉนวนไม่เหมาะสมกับสภาพแวดล้อมของไซต์งาน หรือหากซัพพลายเออร์ไม่สามารถจัดเตรียมแบบร่างและเอกสารทดสอบที่ชัดเจนได้

ผู้ซื้อมักจะมาสวิตช์เกียร์ไฟฟ้าแรงสูงของ่ายๆ พวกเขาต้องการอุปกรณ์ที่สามารถควบคุม ป้องกัน และแยกวงจรไฟฟ้าได้อย่างปลอดภัย อย่างไรก็ตาม ความต้องการที่แท้จริงมักจะซับซ้อนกว่า โรงงานเหล็กต้องการอุปกรณ์ที่สามารถรองรับโหลดที่มีความต้องการสูงได้ โครงการสถานีย่อยต้องการการประสานงานการป้องกันที่มั่นคง อาคารพาณิชย์อาจให้ความสำคัญกับรูปแบบที่กะทัดรัดและการดำเนินงานที่ง่ายดาย โครงการพลังงานหมุนเวียนอาจต้องการการเชื่อมต่อโครงข่ายที่เชื่อถือได้และการขยายในอนาคต โรงงานเหมืองแร่หรือปิโตรเคมีอาจต้องการความต้านทานต่อสิ่งแวดล้อมที่แข็งแกร่งและการดำเนินงานที่ปลอดภัยยิ่งขึ้นภายใต้สภาวะที่ไม่เอื้ออำนวย

ด้วยเหตุนี้กระบวนการคัดเลือกจึงไม่ควรเริ่มต้นด้วย “รุ่นไหนถูกที่สุด?” ควรขึ้นต้นด้วย “การกำหนดค่าใดจะทำให้ระบบปลอดภัย เสถียร บำรุงรักษาได้ และเหมาะสมกับไซต์งานเป็นเวลาหลายปี” คำถามนั้นช่วยปกป้องผู้ซื้อจากต้นทุนแอบแฝง นอกจากนี้ยังช่วยให้วิศวกรและทีมจัดซื้อพูดภาษาเดียวกันเมื่อตรวจสอบข้อเสนอทางเทคนิค

สวิตช์เกียร์ไฟฟ้าแรงสูงช่วยแก้ปัญหาอะไรบ้าง?

มีการออกแบบอย่างเหมาะสมสวิตช์เกียร์ไฟฟ้าแรงสูงระบบช่วยจัดการความเสี่ยงร้ายแรงหลายประการในการจ่ายไฟฟ้า มันไม่ได้เพียงแค่เปิดและปิดเครื่องเท่านั้น โดยแยกส่วนที่ผิดพลาด รองรับการบำรุงรักษาอย่างปลอดภัย ปกป้องอุปกรณ์ที่เชื่อมต่อ และช่วยให้ผู้ปฏิบัติงานควบคุมเครือข่ายไฟฟ้าได้อย่างมั่นใจมากขึ้น

• การแยกตัวไม่เป็นผล:เมื่อเกิดการลัดวงจรหรือสภาวะผิดปกติ สวิตช์เกียร์จะต้องช่วยแยกวงจรที่ได้รับผลกระทบอย่างรวดเร็วและปลอดภัย
• ความปลอดภัยของบุคลากร:ระบบเชื่อมต่อกัน ฟังก์ชันการต่อสายดิน การแสดงสด และการออกแบบกล่องหุ้มช่วยลดข้อผิดพลาดในการปฏิบัติงาน
• การป้องกันอุปกรณ์:หม้อแปลงไฟฟ้า เคเบิล มอเตอร์ ตัวเก็บประจุ และอุปกรณ์จำหน่ายปลายทางต้องมีการป้องกันแบบประสานงาน
• ความต่อเนื่องของระบบ:การจัดตู้ที่วางแผนไว้อย่างดีสามารถลดขอบเขตการหยุดทำงานและสนับสนุนการกำหนดเวลาการบำรุงรักษาที่ง่ายขึ้น
• การจัดการพื้นที่:สวิตช์เกียร์ขนาดกะทัดรัดหรือแบบโมดูลาร์สามารถช่วยโครงการที่มีพื้นที่ห้องไฟฟ้าจำกัด
• การกำหนดมาตรฐานโครงการ:ภาพวาดที่ชัดเจน ส่วนประกอบที่ได้รับการทดสอบ และการออกแบบตู้ที่ทำซ้ำได้ ทำให้การติดตั้งและการขยายในอนาคตง่ายขึ้น

สำหรับผู้ซื้อ ประโยชน์เหล่านี้แปลไปสู่การปิดระบบโดยไม่คาดคิดน้อยลง ข้อกังวลด้านความปลอดภัยน้อยลง และความสับสนระหว่างการติดตั้งน้อยลง สำหรับผู้รับเหมา ค่าดังกล่าวยังเป็นประโยชน์อีกด้วย เมื่ออุปกรณ์มาถึงพร้อมกับเอกสารที่ถูกต้อง สายไฟที่มีป้ายกำกับ บรรจุภัณฑ์ที่เหมาะสม และการกำหนดค่าที่ชัดเจน ทีมงานประจำไซต์งานจะใช้เวลาน้อยลงในการแก้ปัญหาที่สามารถหลีกเลี่ยงได้

สวิตช์เกียร์ไฟฟ้าแรงสูงประเภทใดที่เหมาะกับสภาพโครงการที่แตกต่างกัน

ไม่มีประเภทใดที่ดีที่สุดสำหรับทุกโครงการ ด้านขวาสวิตช์เกียร์ไฟฟ้าแรงสูงขึ้นอยู่กับระดับแรงดันไฟฟ้า พื้นที่ว่าง สภาพแวดล้อมของไซต์งาน พฤติกรรมการปฏิบัติงาน งบประมาณ ความสามารถในการบำรุงรักษา และมาตรฐานของโครงการ ข้อผิดพลาดทั่วไปคือการเลือกตู้เพียงเพราะมีโครงการอื่นใช้อยู่ ระบบไฟฟ้าอาจดูคล้ายกันบนกระดาษ แต่สภาพไซต์งานและลำดับความสำคัญในการปฏิบัติงานอาจแตกต่างกันมาก

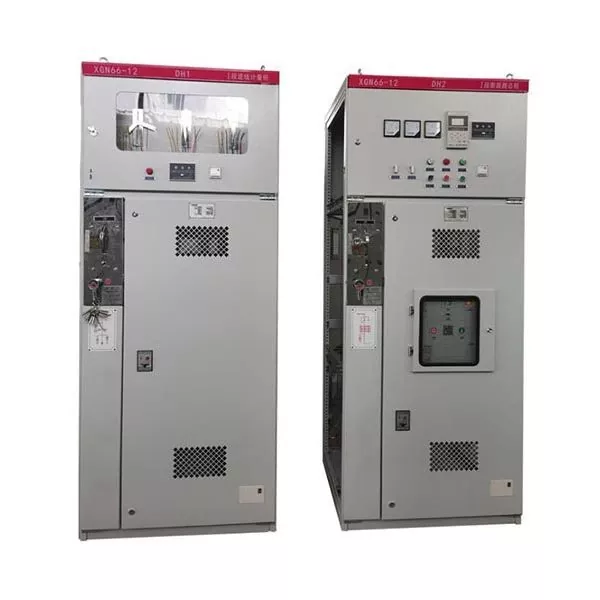

สวิตช์เกียร์หุ้มฉนวนอากาศมักถูกเลือกเมื่อโครงการมีพื้นที่ติดตั้งเพียงพอ และผู้ซื้อต้องการโครงสร้างที่ค่อนข้างตรงไปตรงมาในการตรวจสอบและบำรุงรักษา เหมาะสำหรับการใช้งานด้านอุตสาหกรรมและสาธารณูปโภคหลายประเภทที่สามารถจัดการสภาพแวดล้อมได้และมีทีมงานบำรุงรักษา

สวิตช์เกียร์หุ้มฉนวนแก๊สมักพิจารณาเมื่อพื้นที่มีจำกัด หรือเมื่อสภาพแวดล้อมชื้น มีมลพิษ ชายฝั่ง มีฝุ่นมาก หรือท้าทายอื่นๆ การออกแบบที่ปิดสนิทสามารถรองรับรูปแบบที่กะทัดรัดและลดการสัมผัสกับสภาวะภายนอก สำหรับสถานีย่อยในเมือง สิ่งอำนวยความสะดวกใต้ดิน และโครงการที่มีความน่าเชื่อถือสูง นี่อาจเป็นข้อได้เปรียบอย่างมาก

สวิตช์เบรกเกอร์วงจรสุญญากาศได้รับการยกย่องอย่างกว้างขวางในด้านประสิทธิภาพการหยุดชะงักที่เชื่อถือได้และความต้องการการบำรุงรักษาตามปกติที่ต่ำกว่าเมื่อเทียบกับเทคโนโลยีรุ่นเก่าบางรุ่น มักใช้ในโครงการจำหน่ายไฟฟ้าแรงปานกลางและสูงซึ่งความน่าเชื่อถือในการเปลี่ยนเป็นปัญหาสำคัญ

โซลูชั่นฉนวน SF6มักเกี่ยวข้องกับความกะทัดรัดและประสิทธิภาพของฉนวนที่แข็งแกร่ง ผู้ซื้อควรพิจารณาการจัดการก๊าซ การตรวจสอบ คุณภาพการปิดผนึก และข้อกำหนดด้านสิ่งแวดล้อมในท้องถิ่นเมื่อประเมินตัวเลือกนี้

สวิตช์เกียร์แบบถอดได้หุ้มด้วยโลหะหรือหุ้มเกราะสามารถน่าดึงดูดได้เมื่อการแยกความปลอดภัย โครงสร้างโมดูลาร์ และการเข้าถึงการบำรุงรักษามีความสำคัญ การออกแบบที่ถอดออกได้อาจช่วยให้ช่างเทคนิคตรวจสอบหรือเปลี่ยนส่วนประกอบได้สะดวกยิ่งขึ้น ขึ้นอยู่กับการกำหนดค่าของโครงการ

สิ่งที่ผู้ซื้อควรตรวจสอบก่อนทำการสั่งซื้อ?

กระบวนการจัดซื้อที่ปลอดภัยที่สุดสร้างขึ้นจากการยืนยันทางเทคนิค ไม่ใช่การคาดเดา ก่อนทำการสั่งซื้อสวิตช์เกียร์ไฟฟ้าแรงสูงผู้ซื้อควรรวบรวมข้อมูลโครงการให้เพียงพอเพื่อหลีกเลี่ยงอุปกรณ์ที่ไม่ตรงกัน ซัพพลายเออร์มืออาชีพสามารถช่วยตรวจสอบรายละเอียดเหล่านี้ได้ แต่ผู้ซื้อก็ควรเข้าใจสิ่งที่สำคัญ

1. แรงดันไฟฟ้าและแรงดันไฟฟ้าของระบบ:ตู้ต้องตรงกับระบบไฟฟ้าและมาตรฐานโครงการที่เกี่ยวข้อง
2. จัดอันดับปัจจุบัน:ข้อกำหนดในปัจจุบันอย่างต่อเนื่องควรได้รับการยืนยันตามความต้องการโหลดและการขยายในอนาคต
3. ความสามารถในการทำลายไฟฟ้าลัดวงจร:ซึ่งจะต้องตรงกับระดับข้อบกพร่องของระบบ การประเมินประเด็นนี้ต่ำเกินไปอาจสร้างความเสี่ยงด้านความปลอดภัยอย่างร้ายแรงได้
4. การจัดเรียงตัวป้อนเข้าและออก:จำนวนตัวป้อน ทิศทางการเข้าสายเคเบิล การจัดเรียงบัสบาร์ และพื้นที่สงวนควรมีความชัดเจน
5. รูปแบบการป้องกันและควบคุม:ประเภทของรีเลย์ การวัดแสง อินเทอร์เฟซการสื่อสาร ความเข้ากันได้ของ SCADA และตรรกะการควบคุม ควรได้รับการตรวจสอบตั้งแต่เนิ่นๆ
6. สภาพแวดล้อมการติดตั้ง:ระดับความสูง อุณหภูมิ ความชื้น ฝุ่น หมอกเกลือ ข้อกำหนดเกี่ยวกับแผ่นดินไหว และตำแหน่งในร่มหรือกลางแจ้ง ล้วนส่งผลต่อการออกแบบ
7. วิธีการใช้งาน:ความต้องการการตรวจสอบด้วยตนเอง ใช้มอเตอร์ ภายใน ระยะไกล หรืออัจฉริยะควรได้รับการยืนยันก่อนการผลิต
8. การทดสอบและเอกสารประกอบ:รายงานการทดสอบตามปกติ ภาพวาด คู่มือ ใบรับรอง และรายละเอียดการบรรจุควรเป็นส่วนหนึ่งของการสนทนาเกี่ยวกับโครงการ

ตารางเปรียบเทียบการเลือกสวิตช์เกียร์ไฟฟ้าแรงสูง

การวางแผนการบำรุงรักษาสามารถลดความเสี่ยงระยะยาวได้อย่างไร?

แม้จะทำได้ดีก็ตามสวิตช์เกียร์ไฟฟ้าแรงสูงต้องการแผนการบำรุงรักษา เป้าหมายไม่ใช่การเปิดตู้โดยไม่จำเป็น แต่เพื่อรักษาอุปกรณ์ให้อยู่ในสภาพที่รู้จักและเชื่อถือได้ การวางแผนการบำรุงรักษาควรพิจารณาสภาพของไซต์งาน ความถี่ในการเปลี่ยน อายุของอุปกรณ์ คำแนะนำของผู้ผลิต และความสำคัญของโหลดที่เชื่อมต่อ

จุดตรวจสอบทั่วไป ได้แก่ ความสะอาดของตู้ สภาพฉนวน ความแน่นของการเชื่อมต่อบัสบาร์ การเคลื่อนที่ของกลไกการทำงาน ความต่อเนื่องของสายดิน สถานะรีเลย์ สภาพสายไฟรอง ฟังก์ชันอินเทอร์ล็อค การสึกหรอของหน้าสัมผัส และสัญญาณของความร้อนสูงเกินไป ในสภาพแวดล้อมที่มีความชื้น การควบคุมการควบแน่นและการทำงานของเครื่องทำความร้อนอาจมีความสำคัญเป็นพิเศษ ในไซต์งานอุตสาหกรรมที่เต็มไปด้วยฝุ่น การตรวจสอบการทำความสะอาดและการปิดผนึกสามารถป้องกันปัญหาเกี่ยวกับฉนวนได้

ความล้มเหลวมากมายไม่ใช่ความลึกลับที่เกิดขึ้นอย่างกะทันหัน โดยเริ่มต้นจากสัญญาณเล็กๆ: การเชื่อมต่อหลวม อุณหภูมิผิดปกติ ฉนวนเก่า การหล่อลื่นไม่ดี สายไฟสำรองเสียหาย หรือประตูตู้ปิดไม่ถูกต้อง เมื่อทีมบำรุงรักษาบันทึกรายละเอียดเหล่านี้และดำเนินการตั้งแต่เนิ่นๆ จะช่วยลดโอกาสในการปิดระบบฉุกเฉิน

• เก็บบันทึกการปฏิบัติงานและบันทึกการบำรุงรักษาให้สอดคล้องกัน
• ตรวจสอบอุณหภูมิที่เพิ่มขึ้นและกลิ่นผิดปกติหลังการใช้งานหนัก
• ตรวจสอบชิ้นส่วนกลไกเพื่อการเคลื่อนไหวที่ราบรื่นและการวางตำแหน่งที่ถูกต้อง
• ยืนยันว่าอุปกรณ์อินเทอร์ล็อคและอุปกรณ์กราวด์ทำงานตามที่ตั้งใจไว้
• ทำความสะอาดพื้นผิวฉนวนอย่างระมัดระวังตามขั้นตอนที่ปลอดภัย
• ตรวจสอบการตั้งค่ารีเลย์เมื่อโหลดของระบบหรือโครงสร้างกริดเปลี่ยนแปลง

อะไรทำให้ซัพพลายเออร์ทำงานด้วยได้ง่ายขึ้น?

ซัพพลายเออร์ที่ดีทำได้มากกว่าแค่จัดส่งตู้ สำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงซัพพลายเออร์ควรช่วยผู้ซื้อยืนยันรายละเอียดทางเทคนิค หลีกเลี่ยงข้อผิดพลาดในการกำหนดค่า และทำความเข้าใจว่าโซลูชันที่นำเสนอนั้นเหมาะสมกับเงื่อนไขของโครงการจริงหรือไม่ นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับโครงการในต่างประเทศ ซึ่งการสื่อสาร เอกสาร การบรรจุ และการสนับสนุนหลังการขายสามารถมีอิทธิพลต่อผลลัพธ์สุดท้ายได้

บริษัท ลูกเกา พาวเวอร์ จำกัดผลิตอุปกรณ์ไฟฟ้าสำหรับโครงการจัดจำหน่าย และสามารถสนับสนุนการอภิปรายเกี่ยวกับการกำหนดค่าสวิตช์เกียร์ โครงสร้างตู้ การเลือกฉนวน แบบร่าง และข้อกำหนดทางเทคนิค สำหรับผู้ซื้อที่ไม่แน่ใจว่าควรเลือก AIS, GIS, SF6, ตู้เซอร์กิตเบรกเกอร์แบบสุญญากาศ หรือโซลูชันที่ปิดด้วยโลหะ การสื่อสารทางวิศวกรรมตั้งแต่เนิ่นๆ สามารถช่วยจำกัดการตัดสินใจได้

ซัพพลายเออร์ที่ใช้งานได้จริงควรให้การสนับสนุนได้หลายประเภท:

• การทบทวนแรงดันไฟฟ้า กระแสไฟฟ้า ปริมาณตัวป้อน และข้อกำหนดในการป้องกันของโครงการ
• การจัดวางตู้แบบกำหนดเองตามเค้าโครงของสถานที่และความต้องการใช้งาน
• เขียนแบบทางเทคนิคและเอกสารประกอบผลิตภัณฑ์ที่ชัดเจนก่อนยืนยันการผลิต
• การทดสอบตามปกติและการตรวจสอบคุณภาพก่อนจัดส่ง
• บรรจุภัณฑ์ส่งออกที่เหมาะสำหรับการขนส่งทางไกล
• การสนับสนุนการสื่อสารสำหรับคำถามในการติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษาในภายหลัง

ทีมจัดซื้อควรให้ความสำคัญกับการตอบสนองด้วย หากซัพพลายเออร์ไม่สามารถตอบคำถามสำคัญก่อนสั่งซื้อ โครงการอาจเผชิญกับความไม่แน่นอนมากขึ้นหลังคำสั่งซื้อ การสื่อสารที่ดีไม่ใช่การตกแต่ง มันเป็นส่วนหนึ่งของการควบคุมความเสี่ยง
