เนื่องจากเครือข่ายการจ่ายพลังงานมีความซับซ้อนมากขึ้น สิ่งอำนวยความสะดวกด้านสาธารณูปโภคและอุตสาหกรรมจึงจำเป็นต้องมีอุปกรณ์ที่ให้ความน่าเชื่อถือ ความปลอดภัย ความกะทัดรัด และการทำงานที่ไม่ต้องบำรุงรักษาเป็นพิเศษ ที่แรงดันไฟฟ้าปานกลาง SF6 ยูนิตหลักวงแหวนไฟฟ้าปิดผนึกหุ้มฉนวนอย่างเต็มที่สวิตช์เกียร์ขนาดกะทัดรัดได้กลายเป็นโซลูชั่นชั้นนำสำหรับระบบจำหน่ายแรงดันไฟฟ้าปานกลางสมัยใหม่ เนื่องจากประสิทธิภาพของฉนวนที่เหนือกว่า การปกป้องสิ่งแวดล้อม ความปลอดภัยในการดำเนินงาน และอายุการใช้งานที่ยาวนาน
ลูกเกา พาวเวอร์ให้ขั้นสูงแรงดันไฟฟ้าปานกลาง SF6 ยูนิตหลักวงแหวนไฟฟ้าปิดผนึกหุ้มฉนวนอย่างเต็มที่สวิตช์เกียร์ขนาดกะทัดรัดโซลูชันที่ออกแบบมาสำหรับสถานีไฟฟ้าย่อยในเมือง โรงงานอุตสาหกรรม โครงการพลังงานทดแทน อาคารพาณิชย์ และเครือข่ายการจำหน่ายสาธารณูปโภค ระบบสวิตช์เกียร์ขนาดกะทัดรัดเหล่านี้ช่วยปรับปรุงความน่าเชื่อถือด้านพลังงานในขณะที่ลดพื้นที่การติดตั้งและค่าบำรุงรักษา
ในบทความนี้ เราจะสำรวจว่ายูนิตหลักของวงแหวนหุ้มฉนวน SF6 ทำงานอย่างไร ข้อดี คุณสมบัติทางเทคนิค การใช้งาน เกณฑ์การคัดเลือก และเหตุใดจึงกลายเป็นส่วนประกอบสำคัญในโครงสร้างพื้นฐานทางไฟฟ้าสมัยใหม่

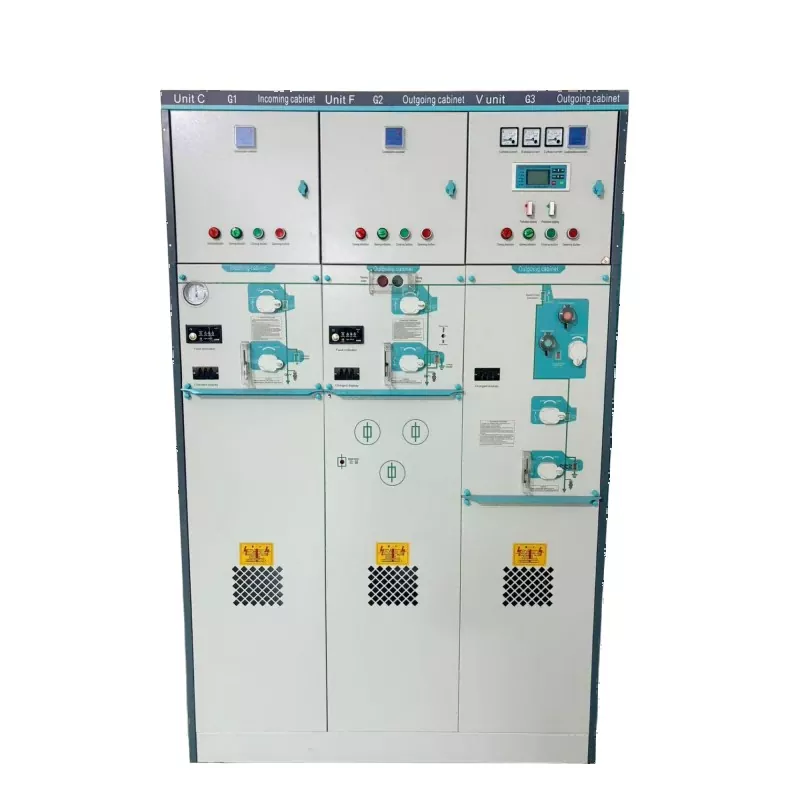

สวิตช์เกียร์ขนาดกะทัดรัดยูนิตหลักของวงแหวนไฟฟ้าปิดผนึกหุ้มฉนวนแรงดันไฟฟ้าขนาดกลาง SF6 เป็นอุปกรณ์กระจายแรงดันไฟฟ้าปานกลางที่ประกอบจากโรงงานซึ่งออกแบบมาเพื่อควบคุม ป้องกัน และแยกวงจรไฟฟ้าภายในเครือข่ายการกระจายพลังงานได้อย่างปลอดภัย
ระบบใช้ก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ (SF6) เป็นตัวกลางที่เป็นฉนวนและตัวกลางในการดับอาร์ก ส่วนประกอบที่มีกระแสไฟฟ้าทั้งหมดถูกปิดอยู่ภายในถังสเตนเลสสตีลที่ปิดสนิท เพื่อปกป้องอุปกรณ์ภายในจากความชื้น ฝุ่น มลพิษ สเปรย์เกลือ และสิ่งปนเปื้อนในสิ่งแวดล้อมอื่นๆ
Ring Main Units (RMU) มีการใช้งานกันอย่างแพร่หลายใน:
แรงดันไฟฟ้าปานกลาง SF6 ยูนิตหลักวงแหวนไฟฟ้าปิดผนึกหุ้มฉนวนอย่างเต็มที่สวิตช์เกียร์ขนาดกะทัดรัดระบบให้การกระจายพลังงานที่เชื่อถือได้สูงในขณะที่ลดพื้นที่ในการติดตั้งลงอย่างมาก
หลักการทำงานของ RMU ที่หุ้มฉนวน SF6 เกี่ยวข้องกับการรักษาการกระจายพลังงานอย่างต่อเนื่อง ขณะเดียวกันก็ทำให้สามารถแยกข้อผิดพลาดและป้องกันวงจรได้
ภายใต้สภาวะการทำงานปกติ กระแสไฟฟ้าจะไหลผ่านตัวป้อนที่เชื่อมต่อถึงกันซึ่งจัดเรียงในลักษณะวงแหวน หากเกิดข้อผิดพลาดในส่วนใดส่วนหนึ่ง สวิตช์เกียร์สามารถแยกส่วนที่ชำรุดได้อย่างรวดเร็ว ในขณะที่ยังคงจ่ายไฟให้กับส่วนที่ไม่ได้รับผลกระทบ
ห้องแก๊ส SF6 แบบปิดผนึกทำหน้าที่สำคัญสองประการ:
การออกแบบนี้ช่วยเพิ่มความน่าเชื่อถือในการปฏิบัติงานและความปลอดภัยของบุคลากรได้อย่างมาก
โดยทั่วไปแล้ว RMU ที่มีฉนวนหุ้มฉนวนเต็มรูปแบบที่ทันสมัยประกอบด้วยส่วนประกอบหลายส่วน:
| ส่วนประกอบ | การทำงาน |
|---|---|
| สวิตช์แบ่งโหลด | ดำเนินการสลับภายใต้สภาวะโหลด |
| เบรกเกอร์ | ให้การหยุดชะงักและการป้องกันข้อผิดพลาด |
| ถังแก๊ส SF6 | ให้ฉนวนและการดับอาร์ค |
| ระบบบัสบาร์ | ถ่ายโอนพลังงานระหว่างช่องต่างๆ |
| ช่องใส่สายเคเบิล | เชื่อมต่อตัวป้อนขาเข้าและขาออก |
| รีเลย์ป้องกัน | ตรวจจับสภาวะการทำงานที่ผิดปกติ |
| สวิตช์สายดิน | ช่วยให้มั่นใจได้ถึงการดำเนินการบำรุงรักษาที่ปลอดภัย |
| หน่วยควบคุม | เปิดใช้งานการทำงานในพื้นที่และระยะไกล |
ส่วนประกอบเหล่านี้ร่วมกันสร้างโซลูชันการกระจายแรงดันไฟฟ้าปานกลางที่กะทัดรัดแต่มีประสิทธิภาพสูง
การออกแบบที่ปิดสนิทช่วยป้องกันการปนเปื้อนต่อสิ่งแวดล้อมไม่ให้ส่งผลกระทบต่อส่วนประกอบทางไฟฟ้าที่สำคัญ เป็นผลให้ประสิทธิภาพของอุปกรณ์ยังคงมีเสถียรภาพแม้ในสภาวะการทำงานที่รุนแรง
เมื่อเปรียบเทียบกับระบบสวิตช์เกียร์แบบดั้งเดิม SF6 RMU ต้องการพื้นที่การติดตั้งน้อยกว่ามาก ทำให้เหมาะสำหรับพื้นที่ในเมืองที่มีประชากรหนาแน่น
ชิ้นส่วนที่มีไฟฟ้าปิดสนิทช่วยลดความเสี่ยงในการสัมผัสโดยไม่ตั้งใจ และปรับปรุงความปลอดภัยของผู้ปฏิบัติงาน
เนื่องจากส่วนประกอบหลักทั้งหมดถูกปิดผนึกไว้ภายในตู้ที่หุ้มฉนวนแก๊ส ระยะเวลาการบำรุงรักษาจึงลดลงอย่างมาก
ก๊าซ SF6 มีคุณสมบัติเป็นฉนวนที่ดีเยี่ยมซึ่งช่วยให้สามารถออกแบบอุปกรณ์ขนาดกะทัดรัดโดยไม่ทำให้ประสิทธิภาพทางไฟฟ้าลดลง
RMU ที่มีคุณภาพสามารถทำงานได้อย่างน่าเชื่อถือได้นานกว่า 30 ปีภายใต้สภาวะที่เหมาะสม
การออกแบบถังแบบปิดผนึกช่วยปกป้องอุปกรณ์จาก:
แม้ว่าข้อกำหนดจะแตกต่างกันไปขึ้นอยู่กับข้อกำหนดของโครงการ ตารางต่อไปนี้แสดงพารามิเตอร์ทั่วไปที่พบในยูนิตหลัก SF6 Ring สมัยใหม่
| พารามิเตอร์ | ค่าทั่วไป |
|---|---|
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12kV / 24kV / 36kV |
| จัดอันดับความถี่ | 50เฮิร์ต / 60เฮิร์ต |
| จัดอันดับปัจจุบัน | 630A - 1250A |
| กระแสไฟฟ้าลัดวงจร | 20kA - 31.5kA |
| ฉนวนกลาง | เอสเอฟ6 แก๊ส |
| ระดับการป้องกัน | IP67 หรือสูงกว่า |
| ชีวิตเครื่องกล | 5,000 - 10,000 การดำเนินงาน |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +55°ซ |
ความเก่งกาจของสวิตช์เกียร์ขนาดกะทัดรัดยูนิตหลักวงแหวนไฟฟ้าปิดผนึกหุ้มฉนวนแรงดันไฟฟ้าขนาดกลาง SF6 ทำให้เหมาะสำหรับอุตสาหกรรมหลายประเภท
สาธารณูปโภคของเทศบาลพึ่งพา RMU เพื่อปรับปรุงความน่าเชื่อถือของโครงข่ายไฟฟ้าในขณะที่ลดการใช้ที่ดินให้เหลือน้อยที่สุด
โรงงานผลิตต้องการการกระจายพลังงานที่มั่นคงเพื่อป้องกันการหยุดชะงักของการผลิต
ฟาร์มพลังงานแสงอาทิตย์และโรงไฟฟ้าพลังงานลมใช้ RMU เพื่อเชื่อมต่อสินทรัพย์ผลิตไฟฟ้าเข้ากับโครงข่ายไฟฟ้าแรงดันปานกลาง
ศูนย์การค้า อาคารสำนักงาน และการพัฒนาแบบผสมผสานได้รับประโยชน์จากการติดตั้งสวิตช์เกียร์ขนาดกะทัดรัด
รถไฟ สนามบิน ท่าเรือ และระบบรถไฟใต้ดินต้องการการจ่ายพลังงานไฟฟ้าแรงดันปานกลางที่เชื่อถือได้สูง
สิ่งอำนวยความสะดวกที่สำคัญต่อภารกิจขึ้นอยู่กับการส่งพลังงานอย่างต่อเนื่อง ทำให้ RMU เป็นตัวเลือกที่เหมาะสมที่สุด
| คุณสมบัติ | SF6 อาร์เอ็มยู | สวิตช์เกียร์หุ้มฉนวนอากาศ |
|---|---|---|
| พื้นที่ติดตั้ง | กะทัดรัดมาก | รอยเท้าขนาดใหญ่ |
| ความต้านทานต่อสิ่งแวดล้อม | ยอดเยี่ยม | ปานกลาง |
| ความถี่ในการบำรุงรักษา | ต่ำ | สูงกว่า |
| ความปลอดภัยในการปฏิบัติงาน | สูง | ปานกลาง |
| ความน่าเชื่อถือ | ยอดเยี่ยม | ดี |
| อายุขัย | 30+ ปี | 20-25 ปี |
| ความเหมาะสมกับสภาพแวดล้อมที่รุนแรง | โดดเด่น | จำกัด |
สำหรับโครงการที่ให้ความสำคัญกับความน่าเชื่อถือ ความปลอดภัย และการเพิ่มประสิทธิภาพพื้นที่ RMU ที่หุ้มฉนวน SF6 มักจะมอบคุณค่าที่เหนือกว่าในระยะยาว
การเลือกการกำหนดค่าสวิตช์เกียร์ที่เหมาะสมต้องอาศัยการประเมินปัจจัยสำคัญหลายประการ
เลือกระบบที่ตรงกับแรงดันไฟฟ้าในการทำงานของเครือข่ายการจำหน่าย
ตรวจสอบให้แน่ใจว่า RMU สามารถรองรับทั้งความต้องการในปัจจุบันและการเติบโตของปริมาณงานในอนาคต
ตรวจสอบพิกัดการลัดวงจรที่ตรงตามข้อกำหนดด้านสาธารณูปโภคในท้องถิ่น
ประเมินความชื้น อุณหภูมิ ระดับความสูง และระดับมลภาวะ
พิจารณาข้อกำหนดการตรวจสอบระยะไกลและการรวมระบบกริดอัจฉริยะ
รับประกันการติดตั้งในอนาคตโดยการเลือกการกำหนดค่าแบบโมดูลาร์เมื่อเป็นไปได้
ภาคโครงสร้างพื้นฐานทางไฟฟ้าทั่วโลกกำลังพัฒนาอย่างรวดเร็วไปสู่เครือข่ายการจัดจำหน่ายที่ชาญฉลาดและยืดหยุ่นมากขึ้น
แนวโน้มที่เกิดขึ้น ได้แก่ :
ผู้ผลิต เช่น Lugao Power ยังคงลงทุนในเทคโนโลยีสวิตช์เกียร์ที่เป็นนวัตกรรมใหม่เพื่อรองรับระบบไฟฟ้ายุคถัดไปทั่วโลก
ยูนิตหลักวงแหวน SF6 ได้รับการออกแบบมาเพื่อกระจาย ควบคุม และปกป้องเครือข่ายไฟฟ้าแรงดันปานกลางอย่างปลอดภัย ขณะเดียวกันก็รับประกันความต่อเนื่องของพลังงานที่เชื่อถือได้
แก๊ส SF6 มีความแข็งแรงของฉนวนที่ดีเยี่ยมและความสามารถในการดับอาร์ค ทำให้สามารถออกแบบสวิตช์เกียร์ขนาดกะทัดรัดและเชื่อถือได้สูง
RMU คุณภาพสูงมักจะมีอายุการใช้งานเกิน 30 ปีเมื่อติดตั้งและใช้งานอย่างถูกต้อง
ใช่. โครงสร้างที่ปิดสนิททำให้ทนทานต่อสภาพอากาศ ความชื้น ฝุ่น และมลภาวะได้เป็นอย่างดี
อย่างแน่นอน. RMU สมัยใหม่รองรับการตรวจสอบระยะไกล ระบบอัตโนมัติ โปรโตคอลการสื่อสาร และฟังก์ชันการจัดการกริดอัจฉริยะ
สาธารณูปโภค โรงงานอุตสาหกรรม โครงการพลังงานหมุนเวียน ระบบขนส่ง อาคารพาณิชย์ และศูนย์ข้อมูล ต่างใช้โซลูชันสวิตช์เกียร์เหล่านี้กันอย่างแพร่หลาย
ความต้องการที่เพิ่มขึ้นสำหรับโครงสร้างพื้นฐานทางไฟฟ้าที่เชื่อถือได้ กะทัดรัด และมีประสิทธิภาพในการบำรุงรักษายังคงผลักดันให้เกิดการยอมรับแรงดันไฟฟ้าปานกลาง SF6 ยูนิตหลักวงแหวนไฟฟ้าปิดผนึกหุ้มฉนวนอย่างเต็มที่สวิตช์เกียร์ขนาดกะทัดรัด. การออกแบบที่ปิดผนึกอย่างสมบูรณ์ ประสิทธิภาพของฉนวนที่โดดเด่น ความปลอดภัยในการปฏิบัติงาน และความสามารถในการปรับตัวให้เข้ากับการใช้งานที่หลากหลาย ทำให้เป็นหนึ่งในโซลูชันที่มีประสิทธิภาพสูงสุดสำหรับเครือข่ายการกระจายพลังงานแรงดันไฟฟ้าปานกลางสมัยใหม่
ไม่ว่าจะใช้งานในสถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม โครงการพลังงานทดแทน การพัฒนาเชิงพาณิชย์ หรือแอปพลิเคชันกริดอัจฉริยะ RMU ขั้นสูงเหล่านี้ช่วยปรับปรุงความน่าเชื่อถือของระบบ ในขณะเดียวกันก็ลดต้นทุนวงจรชีวิตและความต้องการพื้นที่ในการติดตั้ง
กำลังมองหาโซลูชันสวิตช์เกียร์ขนาดกะทัดรัดของยูนิตหลักวงแหวนไฟฟ้าปิดผนึกหุ้มฉนวนแบบเต็มแรงดันไฟฟ้าขนาดกลางที่เชื่อถือได้ SF6 สำหรับโครงการต่อไปของคุณหรือไม่?โดยทีมงานวิศวกรที่ลูกเกา พาวเวอร์พร้อมที่จะช่วยคุณเลือกการกำหนดค่าที่เหมาะสมที่สุดตามระดับแรงดันไฟฟ้า ความต้องการของเครือข่าย สภาพแวดล้อม และแผนการขยายในอนาคตติดต่อเราวันนี้เพื่อหารือเกี่ยวกับความต้องการของโครงการของคุณ รับคำแนะนำทางเทคนิคจากผู้เชี่ยวชาญ และรับโซลูชันที่ปรับแต่งโดยเฉพาะซึ่งมอบประสิทธิภาพ ความปลอดภัย และความคุ้มค่าในระยะยาว
