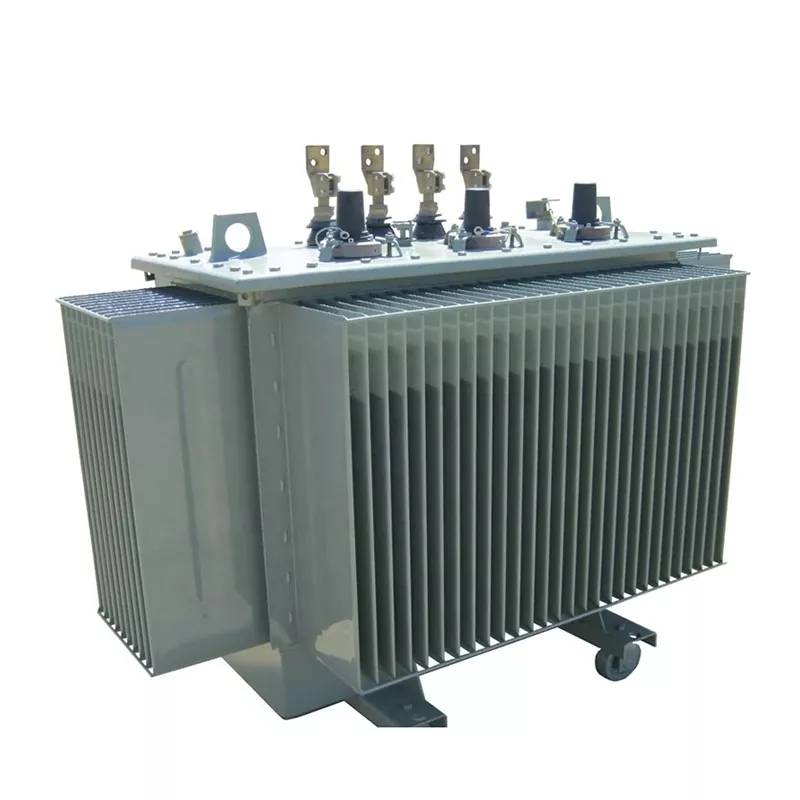

หม้อแปลงควบคุมการสูญเสียและออนโหลดต่ำ 35kv

ที่หม้อแปลงควบคุมการสูญเสียและออนโหลดต่ำ 35kVเป็นหม้อแปลงไฟฟ้ากำลังแรงปานกลางที่ออกแบบมาเพื่อการควบคุมแรงดันไฟฟ้าที่เสถียรในระบบจำหน่ายและสถานีไฟฟ้าย่อย มันรวมเอาเครื่องเปลี่ยนแท็ปออนโหลด (OLTC)ที่ช่วยให้สามารถปรับแรงดันไฟฟ้าในขณะที่หม้อแปลงทำงานทำให้จ่ายไฟได้ต่อเนื่องไม่มีสะดุด Lugao Power Co., Ltd. ผลิตสินค้าคุณภาพสูงหม้อแปลงไฟฟ้าโดยใช้แกนเหล็กซิลิคอนระดับพรีเมี่ยม ขดลวดที่เชื่อถือได้ และน้ำมันหม้อแปลงที่เป็นฉนวนเพื่อให้ได้การสูญเสียพลังงานต่ำ ประสิทธิภาพสูง และอายุการใช้งานยาวนาน. หม้อแปลงเหล่านี้ใช้กันอย่างแพร่หลายในโรงไฟฟ้า สถานีไฟฟ้าย่อย และเครือข่ายจำหน่ายไฟฟ้าทางอุตสาหกรรม

พารามิเตอร์

ความจุ	กิกะไบต์/20052-2020			แรงดันอิมพีแดนซ์ (%)	ไม่มีโหลด ปัจจุบัน (%)	กลุ่มเวกเตอร์	ขยาย คอนเน่ การกระทำ
	(S13)
	การสูญเสียที่ไม่มีการโหลด	การสูญเสียโหลด
		ดีน11/Yzn1 1	ยินโน
30	65	455	430	4.0	0.5	หยิน0 หรือ ไดน์11	±2*2 5% หรือ±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

หม้อแปลงควบคุมการสูญเสียต่ำและออนโหลด 35kV ทำงานอย่างไร

ที่หม้อแปลงควบคุมการสูญเสียและออนโหลดต่ำ 35kVทำงานโดยอาศัยการเหนี่ยวนำแม่เหล็กไฟฟ้าพร้อมผสานระบบ OLTC เพื่อปรับระดับแรงดันไฟฟ้าระหว่างการทำงาน

หลักการทำงาน

• พลังงานไฟฟ้าถูกถ่ายโอนระหว่างขดลวดผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า
• กลไก OLTC จะเปลี่ยนตำแหน่งก๊อกน้ำของหม้อแปลงโดยไม่รบกวนการจ่ายไฟ
• น้ำมันหม้อแปลงจะหมุนเวียนภายในถังเพื่อกระจายความร้อนและเป็นฉนวน
• หม้อน้ำจะปล่อยความร้อนออกสู่อากาศโดยรอบเพื่อรักษาอุณหภูมิในการทำงานที่ปลอดภัย

สถานการณ์การใช้งานหลัก

ที่หม้อแปลงควบคุมการสูญเสียและออนโหลดต่ำ 35kVมีการใช้กันอย่างแพร่หลายในระบบไฟฟ้าแรงดันปานกลางซึ่งแรงดันไฟฟ้าที่เสถียรและแหล่งจ่ายไฟที่เชื่อถือได้เป็นสิ่งสำคัญ

• โรงงานผลิตไฟฟ้า
• สถานีไฟฟ้าย่อย
• ระบบจำหน่ายไฟฟ้าอุตสาหกรรม
• โครงข่ายไฟฟ้าในเมือง
• การทำเหมืองแร่และอุตสาหกรรมหนัก
• การเชื่อมต่อโครงข่ายพลังงานทดแทน

ข้อดีของ On Load Tap Changer Transformer

• การควบคุมแรงดันไฟฟ้าอย่างต่อเนื่องโดยไม่รบกวนการจ่ายไฟ
• ปรับปรุงความเสถียรของกริดสำหรับสภาวะโหลดที่ผันผวน
• การสูญเสียพลังงานลดลงเนื่องจากการออกแบบหม้อแปลงให้เหมาะสมที่สุด
• อายุการใช้งานยาวนานขึ้นด้วยฉนวนคุณภาพสูงและระบายความร้อนด้วยน้ำมัน
• ประสิทธิภาพที่เชื่อถือได้ในเครือข่ายการกระจายพลังงานที่ซับซ้อน

ความแตกต่างระหว่าง OLTC และ Off Load Tap Changer

คุณสมบัติ	หม้อแปลง OLTC	ปิดโหลด Tap Changer
การปรับแรงดันไฟฟ้า	ปรับได้ระหว่างการใช้งาน	จำเป็นต้องปิดเครื่อง
การหยุดชะงักของแหล่งจ่ายไฟ	ไม่มีการหยุดชะงัก	ต้องตัดการเชื่อมต่อไฟฟ้า
แอปพลิเคชัน	กริดขนาดใหญ่สถานีย่อย	ระบบโหลดขนาดเล็กหรือมีเสถียรภาพ
ความยืดหยุ่นในการปฏิบัติงาน	สูง	จำกัด

เหตุใดจึงต้องใช้หม้อแปลงควบคุมการสูญเสียต่ำและออนโหลดขนาด 35kV

• บำรุงรักษาเอาต์พุตแรงดันไฟฟ้าที่เสถียรในสภาพแวดล้อมโหลดที่ผันผวน
• ลดการสูญเสียพลังงานและต้นทุนการดำเนินงาน.
• ทำให้ดีขึ้นความน่าเชื่อถือและประสิทธิภาพของระบบไฟฟ้า.
• เหมาะสำหรับกริดอัจฉริยะและระบบไฟฟ้าอุตสาหกรรมที่ทันสมัย.
• ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟไม่ขาดตอนในระหว่างการปรับแรงดันไฟฟ้า

การบำรุงรักษาหม้อแปลงไฟฟ้ากำลัง OLTC

• ตรวจสอบระดับน้ำมันหม้อแปลงและคุณภาพน้ำมันอย่างสม่ำเสมอ
• ตรวจสอบกลไก OLTC เพื่อให้การสลับทำงานราบรื่น
• ตรวจสอบอุณหภูมิการทำงานและสภาวะโหลด
• ตรวจสอบให้แน่ใจว่าหม้อน้ำและระบบทำความเย็นไม่มีสิ่งกีดขวาง
• ดำเนินการฉนวนและการทดสอบทางไฟฟ้าเป็นระยะ

ทำไมต้องเลือกลูกาโอ?

• ผู้ผลิตหม้อแปลงควบคุมการสูญเสียต่ำและออนโหลดระดับมืออาชีพ 35kvด้วยประสบการณ์ในอุตสาหกรรมหลายปี
• วัตถุดิบคุณภาพสูงรวมถึงเหล็กแผ่นซิลิกอนและขดลวดระดับพรีเมียม
• การออกแบบที่สูญเสียน้อยและประหยัดพลังงานเพื่อลดต้นทุนการดำเนินงาน
• มาตรฐานการทดสอบระดับสากลที่เข้มงวดมั่นใจในประสิทธิภาพที่เชื่อถือได้
• จัดส่งที่รวดเร็วด้วยการสั่งซื้อขั้นต่ำหนึ่งหน่วย
• การสนับสนุนทางเทคนิคอย่างมืออาชีพและบริการหลังการขาย.
• สินค้าส่งออกไปเอเชียกลาง แอฟริกา และตลาดโลกอื่นๆ.

คำถามที่พบบ่อย

อายุการใช้งานโดยทั่วไปของหม้อแปลงควบคุมการสูญเสียต่ำและออนโหลดขนาด 35kV คือเท่าใด

ด้วยการบำรุงรักษาที่เหมาะสม หม้อแปลงไฟฟ้าจึงสามารถทำงานได้อย่างน่าเชื่อถือได้นานกว่า 25 ปี

ใช้วิธีการทำความเย็นแบบใด?

ที่หม้อแปลงไฟฟ้าใช้การระบายความร้อนแบบแช่น้ำมันการถ่ายโอนน้ำมันหม้อแปลงความร้อนจากขดลวดและแกนถึงหม้อน้ำเพื่อการกระจายความร้อนที่มีประสิทธิภาพ

สามารถปรับแรงดันไฟฟ้าระหว่างการทำงานได้หรือไม่?

ใช่. ระบบ OLTC ช่วยให้สามารถปรับแรงดันไฟฟ้าได้โดยไม่รบกวนการจ่ายไฟ

อุตสาหกรรมใดบ้างที่ใช้หม้อแปลงนี้กันทั่วไป?

สาธารณูปโภคด้านพลังงาน สถานีไฟฟ้าย่อย อุตสาหกรรมหนัก การทำเหมือง และโครงการพลังงานทดแทนมักใช้หม้อแปลงควบคุมการสูญเสียและออนโหลดต่ำ 35kV.
