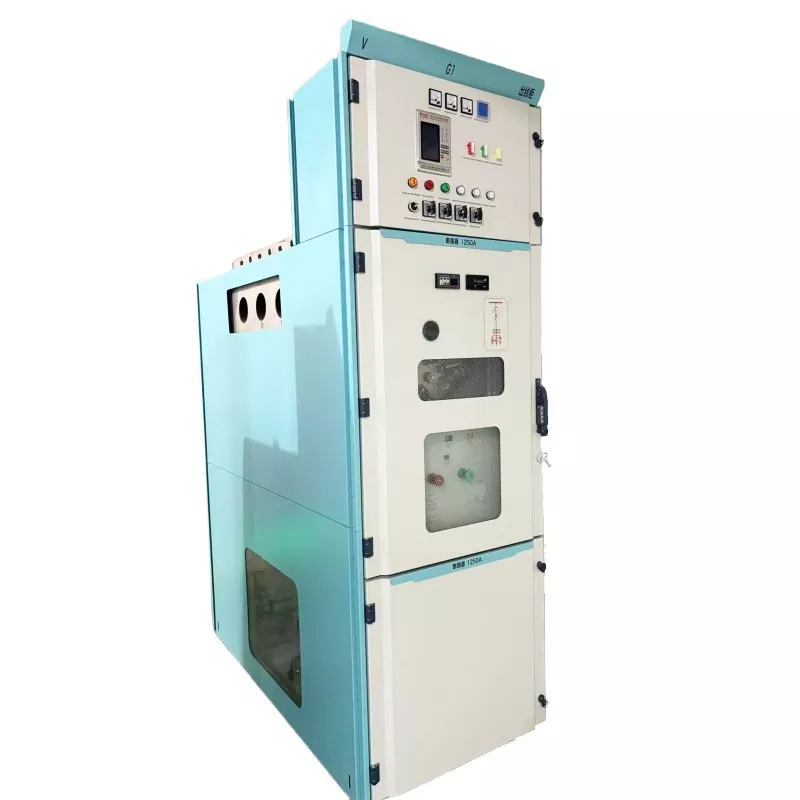

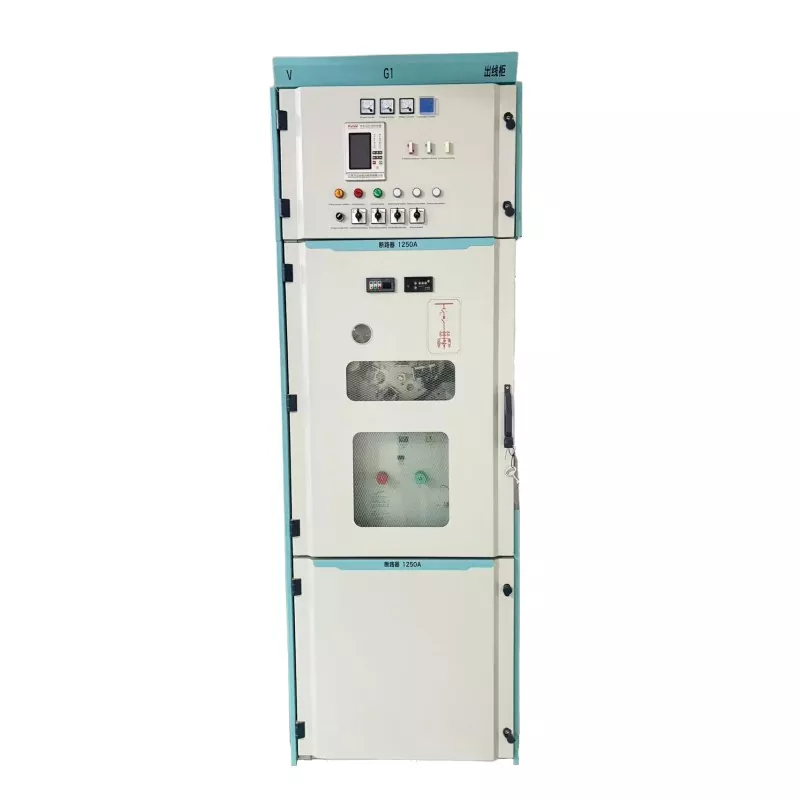

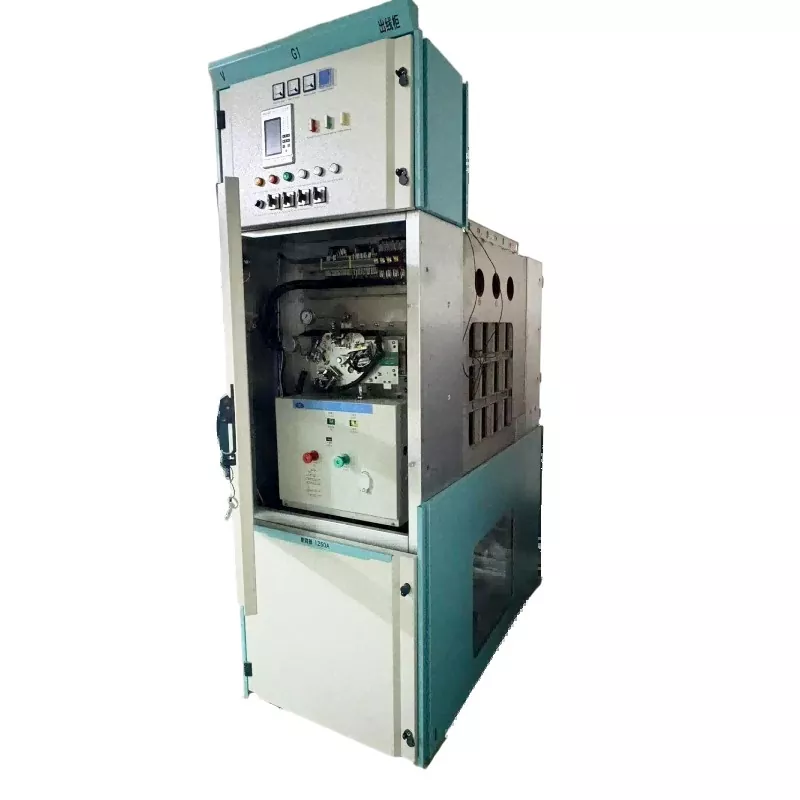

แรงดันไฟฟ้าปานกลาง 33KV/36KV SF6 แผง RMU แบบหุ้มฉนวนแก๊ส สวิตช์เกียร์กระจายขนาดกะทัดรัด

กะทัดรัดขนาดนี้ยูนิตหลักวงแหวน (RMU)ได้รับการออกแบบโดย Lugao เพื่อให้มีเสถียรภาพในระบบจำหน่าย 33kV และ 36kV โครงสร้างที่ปิดสนิทแยกส่วนประกอบไฟฟ้าแรงสูงออกจากปัจจัยด้านสิ่งแวดล้อมภายนอก เช่น ฝุ่น ความชื้น สเปรย์เกลือ และทราย ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและความน่าเชื่อถือในการปฏิบัติงานสูง

คุณสมบัติและข้อดีที่สำคัญ

ฉนวนก๊าซที่ปิดสนิท

• แก๊ส SF6 ให้ฉนวนที่ดีเยี่ยมและประสิทธิภาพในการดับอาร์ค
• ส่วนประกอบไฟฟ้าแรงสูงถูกปิดผนึกไว้อย่างสมบูรณ์ภายในถังสแตนเลส
• ปกป้องระบบจากความชื้น ฝุ่น และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

การทำงานที่ไม่ต้องบำรุงรักษา

• การออกแบบที่ปิดสนิทช่วยลดการบำรุงรักษาชิ้นส่วนไฟฟ้าแรงสูงภายในเป็นประจำ
• ไม่จำเป็นต้องเติมแก๊สบ่อยๆ ตลอดอายุการใช้งาน
• เหมาะสำหรับสภาพแวดล้อมที่รุนแรงและการทำงานระยะยาว

โครงสร้างที่กะทัดรัดและโมดูลาร์

• ที่แรงดันไฟฟ้าปานกลาง 33KV/36KV SF6 แผง RMU แบบหุ้มฉนวนแก๊ส สวิตช์เกียร์กระจายขนาดกะทัดรัดมีขนาดกะทัดรัด
• การกำหนดค่าแบบโมดูลรองรับสวิตช์โหลด เบรกเกอร์วงจรสุญญากาศ ชุดฟิวส์ และโมดูลวัดแสง
• เหมาะสำหรับติดตั้งในพื้นที่จำกัด

การป้องกันความปลอดภัยสูง

• ระบบเชื่อมต่อทางกลป้องกันการทำงานที่ไม่ถูกต้อง
• ช่องระบายแรงดันภายในช่วยให้มั่นใจได้ว่าจะปล่อยข้อผิดพลาดได้อย่างปลอดภัย
• หน้าต่างการตรวจสอบที่มองเห็นได้ช่วยให้ตรวจสอบสถานะเบรกเกอร์ได้ง่าย

การใช้งาน

ที่แรงดันไฟฟ้าปานกลาง 33KV/36KV SF6 แผง RMU แบบหุ้มฉนวนแก๊ส สวิตช์เกียร์กระจายขนาดกะทัดรัดมีการใช้กันอย่างแพร่หลายในเครือข่ายการจำหน่ายแรงดันไฟฟ้าปานกลางซึ่งจำเป็นต้องมีการจ่ายไฟที่เชื่อถือได้

• เครือข่ายการกระจายพลังงานในเมืองและชนบท
• โรงงานอุตสาหกรรมและโรงงานผลิต
• อาคารพาณิชย์และชุมชนที่อยู่อาศัย
• รถไฟ สถานีรถไฟใต้ดิน และระบบขนส่ง
• โครงการเหมืองแร่และพลังงาน
• อุโมงค์ สถานีไฟฟ้าย่อย และสิ่งอำนวยความสะดวกด้านพลังงานทดแทน

พารามิเตอร์ทางเทคนิคหลัก

สภาพการทำงาน

• แรงดันไฟฟ้า: 33kV / 36kV
• การติดตั้ง: ภายในอาคารหรือสภาพแวดล้อมที่มีการป้องกัน
• อุณหภูมิแวดล้อม: -25°C ถึง +40°C
• ระดับความสูง: ≤ 2,000 เมตร (มีการออกแบบพิเศษสำหรับระดับความสูงที่สูงขึ้น)
• ความชื้นสัมพัทธ์: เฉลี่ยรายวัน ≤ 95%
• เหมาะสำหรับสภาพแวดล้อมที่มีฝุ่น ความชื้น หรือสเปรย์เกลือ เมื่อติดตั้งอย่างเหมาะสม

ความแตกต่างระหว่าง RMU และสวิตช์เกียร์คืออะไร?

• ริงยูนิตหลัก (RMU):ออกแบบมาสำหรับระบบจำหน่ายเครือข่ายแบบวงแหวน และมักใช้ในการใช้งานแรงดันไฟฟ้าปานกลางขนาดกะทัดรัด โดยผสานรวมฟังก์ชันการสลับและการป้องกันภายในพื้นที่ที่เล็กลง
• สวิตช์แบบดั้งเดิม:ชุดจ่ายไฟขนาดใหญ่ขึ้นซึ่งอาจรวมถึงแผงหลายแผง รีเลย์ป้องกัน และระบบควบคุมที่ซับซ้อน
• การออกแบบที่กะทัดรัด:RMU เช่น สวิตช์เกียร์กระจายขนาดกะทัดรัดแผง RMU แบบหุ้มฉนวนแก๊ส 33KV/36KV SF6 แรงดันไฟฟ้าปานกลาง ประหยัดพื้นที่มากกว่า
• ขอบเขตการสมัคร:RMU ถูกนำมาใช้กันอย่างแพร่หลายในเครือข่ายการกระจายสินค้าในเมือง ในขณะที่สวิตช์เกียร์มักใช้ในสถานีย่อยขนาดใหญ่หรือโรงงานอุตสาหกรรม

คำถามที่พบบ่อย

1. สวิตช์เกียร์กระจายขนาดกะทัดรัดแผง RMU แบบหุ้มฉนวนแก๊ส 33KV/36KV SF6 แรงดันไฟฟ้าปานกลางรองรับระดับแรงดันไฟฟ้าใด

อุปกรณ์นี้ได้รับการออกแบบสำหรับระบบจำหน่ายแรงดันไฟฟ้าปานกลาง ซึ่งโดยทั่วไปรองรับการใช้งาน 33kV และ 36kV ขึ้นอยู่กับความต้องการของโครงการ

2. RMU ต้องการการบำรุงรักษาบ่อยครั้งหรือไม่?

ไม่ โครงสร้างฉนวนก๊าซ SF6 ที่ปิดสนิทช่วยปกป้องส่วนประกอบภายในจากการปนเปื้อนต่อสิ่งแวดล้อม ทำให้สามารถทำงานได้โดยไม่ต้องบำรุงรักษาในระยะยาว

3. สามารถปรับแต่งการกำหนดค่าได้หรือไม่?

ใช่. Lugao มีการกำหนดค่าแบบโมดูลาร์ รวมถึงสวิตช์ตัดโหลด เซอร์กิตเบรกเกอร์สุญญากาศ หน่วยป้องกันฟิวส์ โมดูลวัดแสง และการผสมผสานการทำงานอื่นๆ ตามความต้องการของโครงการ

4. ข้อมูลใดบ้างที่จำเป็นในการขอใบเสนอราคา?

ลูกค้าควรจัดเตรียมแรงดันไฟฟ้า การกำหนดค่าโมดูลที่จำเป็น กระแสไฟฟ้าที่กำหนด พิกัดการลัดวงจร ข้อกำหนดในการป้องกัน และสภาพแวดล้อมพิเศษใดๆ เช่น การติดตั้งในพื้นที่สูงหรือชายฝั่ง

5. ผลิตภัณฑ์สวิตช์เกียร์ Lugao มีใบรับรองอะไรบ้าง

ลูกาโอผลิตภัณฑ์สวิตช์เกียร์ผ่านการทดสอบอย่างเข้มงวดและเป็นไปตามมาตรฐานสากล โดยมีใบรับรองต่างๆ เช่น CE, ISO และ IEC เพื่อให้มั่นใจถึงประสิทธิภาพและความปลอดภัยที่เชื่อถือได้
