หม้อแปลงไฟฟ้ากำลังทำมาจากอะไร?

หม้อแปลงไฟฟ้า●Electrolytic Tough Pitch Copper หรือ ETP เป็นผู้นำในการพันขดลวด มีค่าการนำไฟฟ้าสูงถึง 100 ถึง 101 เปอร์เซ็นต์ตามมาตรฐานทองแดงอบอ่อนระหว่างประเทศ ความเหนียวของมันทำให้เกิดรูปร่างที่คดเคี้ยวที่ซับซ้อน เมื่อเปรียบเทียบกับอลูมิเนียมแล้วจะมีความแข็งแรงเชิงกลดีกว่า ที่ช่วยจัดการกับการลัดวงจรได้อย่างมีประสิทธิภาพมากขึ้น

วัสดุหลัก: ทางเดินแม่เหล็ก

แกนในหม้อแปลงไฟฟ้าใช้เหล็กไฟฟ้าชนิดพิเศษ ช่องเหล็กช่องฟลักซ์แม่เหล็กค่อนข้างมีประสิทธิภาพ

●Grain-Oriented Silicon Steel หรือ GOES ทำหน้าที่เป็นตัวเลือกสำหรับหม้อแปลงที่มีประสิทธิภาพ มีซิลิคอนประมาณ 2 ถึง 3.5 เปอร์เซ็นต์ ซึ่งจะช่วยเพิ่มความต้านทานไฟฟ้าและลดการสูญเสียจากกระแสไหลวน เมล็ดข้าวได้รับการจัดเรียงโดยการรีดเย็นและการอบอ่อน พวกมันเรียงกันตามทิศทางของสนามแม่เหล็ก การตั้งค่านี้ช่วยลดการสูญเสียฮิสเทรีซิสได้มากถึง 30 เปอร์เซ็นต์เมื่อเทียบกับเหล็กที่ไม่เน้น

●โลหะอสัณฐาน เช่น Metglas ทำหน้าที่เป็นอีกทางเลือกหนึ่งสำหรับการตั้งค่าที่มีประสิทธิภาพสูงจริงๆ เป็นโลหะผสมที่แข็งตัวเร็ว มักเป็นเหล็กที่มีโบรอนและซิลิกอน หากไม่มีโครงสร้างผลึก จะลดการสูญเสียแกนกลางลง 60 ถึง 70 เปอร์เซ็นต์ เมื่อเทียบกับเหล็กทั่วไป ถึงกระนั้นก็ยังมีราคาสูงกว่าในด้านวัสดุ นอกจากนี้ยังมีแนวโน้มที่จะเปราะบางทางกลไกด้วย

●การเคลือบเป็นแกน พวกเขาซ้อนแผ่นบาง ๆ โดยทั่วไปมีความหนา 0.23 ถึง 0.35 มิลลิเมตร ฉนวนมาจากการเคลือบเซรามิกหรือฟอสเฟต สิ่งเหล่านี้ป้องกันกระแสน้ำวนระหว่างชั้นต่างๆ

วัสดุตัวนำ: ทางเดินปัจจุบัน

ขดลวดต้องใช้วัสดุที่นำไฟฟ้าได้ดี พวกเขายังต้องการความแข็งแรงทางกลที่มั่นคง

●Electrolytic Tough Pitch Copper หรือ ETP เป็นผู้นำในการพันขดลวด มีค่าการนำไฟฟ้าสูงถึง 100 ถึง 101 เปอร์เซ็นต์ตามมาตรฐานทองแดงอบอ่อนระหว่างประเทศ ความเหนียวของมันทำให้เกิดรูปร่างที่คดเคี้ยวที่ซับซ้อน เมื่อเปรียบเทียบกับอลูมิเนียมแล้วจะมีความแข็งแรงเชิงกลดีกว่า ที่ช่วยจัดการกับการลัดวงจรได้อย่างมีประสิทธิภาพมากขึ้น

●อะลูมิเนียมอัลลอยด์จะปรากฏในสถานที่ที่ต้นทุนมีความสำคัญมาก พวกมันมีค่าการนำไฟฟ้าของทองแดงประมาณ 61 เปอร์เซ็นต์โดยปริมาตร โดยน้ำหนักมีเพียง 30 เปอร์เซ็นต์เท่านั้น เพื่อให้ตรงกับความจุไฟฟ้าในปัจจุบัน พวกเขาต้องการพื้นที่หน้าตัดประมาณ 1.6 เท่า ข้อดีคือช่วยลดน้ำหนักและลดค่าใช้จ่ายด้านวัตถุดิบ

●ฉนวนบนตัวนำรวมถึงการห่อกระดาษ เช่น กระดาษคราฟท์หรือชนิดอัพเกรดด้วยความร้อน โพลีเอสเตอร์ เช่น Dacron หรือโพลีเอไมด์ เช่น Nomex ก็ใช้ได้เช่นกัน พวกเขาป้องกันการหมุนเพื่อเลี้ยว บ่อยครั้งที่วานิชหรือเรซินจะเคลือบไว้เพื่อการปกป้องเป็นพิเศษ

ระบบฉนวน: กั้นอิเล็กทริก

การติดตั้งฉนวนแบบหลายชั้นช่วยป้องกันไฟฟ้าขัดข้องไม่ให้เกิดขึ้น

●วัสดุจากเซลลูโลสเป็นฉนวนแข็งหลัก กระดาษคราฟท์และกระดานกดพอดีกับใบเสร็จ บางครั้งพวกเขาก็อัพเกรดด้วยอะโรมาติกโพลิเอไมด์เพื่อทนความร้อน โครงสร้างที่มีรูพรุนช่วยให้น้ำมันหรือเรซินซึมซับได้อย่างสมบูรณ์

●ฉนวนเหลวติดกับน้ำมันแร่เป็นตัวเลือกปกติ เอสเทอร์ธรรมชาติและเอสเทอร์สังเคราะห์ได้รับการปรับปรุงเพื่อความปลอดภัยจากอัคคีภัยที่ดีขึ้นและเป็นมิตรต่อสิ่งแวดล้อม ของเหลวเหล่านี้มีความเป็นฉนวนมากกว่า 30 กิโลโวลต์ ที่ใช้เอสเทอร์มีจุดไฟสูงกว่า 300 องศาเซลเซียส

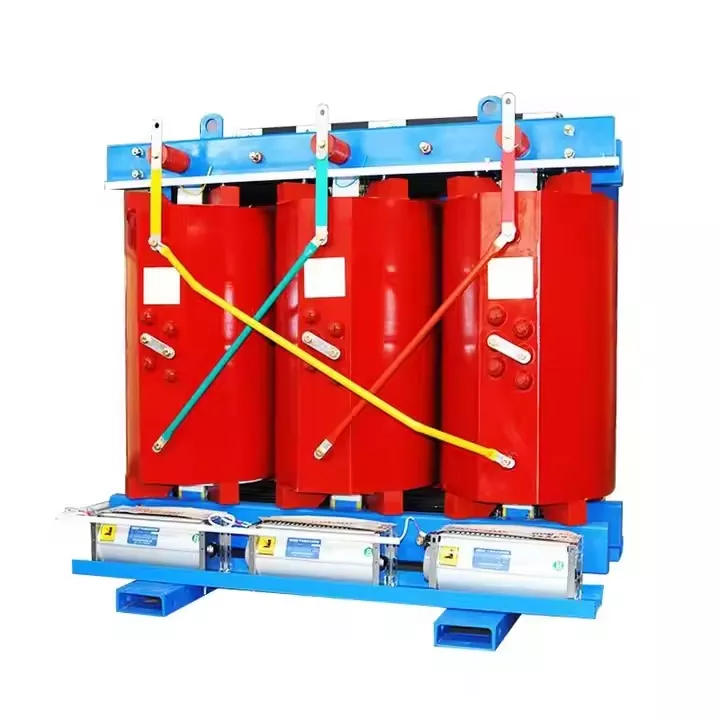

●ด้ามจับวัสดุหล่อแข็งหม้อแปลงชนิดแห้งเรซินอีพ็อกซี่หรือโพลีเอสเตอร์ห่อหุ้มขดลวด พวกเขาให้การสนับสนุนทางกลและเกราะป้องกันจากสิ่งแวดล้อม การปลดปล่อยบางส่วนจะอยู่ภายใต้ 5 พิโคคูลอมบ์

ส่วนประกอบโครงสร้างและเสริม

●ถังและตู้หุ้มใช้เหล็กกล้าคาร์บอน ซึ่งมักเป็นเกรด ASTM A36 สารเคลือบต้านทานการกัดกร่อนสำหรับการใช้งานกลางแจ้ง รุ่นที่ปิดผนึกแน่นหนาอาจใช้ร่วมกับสแตนเลสได้ หม้อน้ำก็มาจากเหล็กคาร์บอนเช่นกัน แผ่นกั้นภายในช่วยควบคุมการไหลของน้ำมัน

●ถังและตู้หุ้มใช้เหล็กกล้าคาร์บอน ซึ่งมักเป็นเกรด ASTM A36 สารเคลือบต้านทานการกัดกร่อนสำหรับการใช้งานกลางแจ้ง รุ่นที่ปิดผนึกแน่นหนาอาจใช้ร่วมกับสแตนเลสได้ หม้อน้ำก็มาจากเหล็กคาร์บอนเช่นกัน แผ่นกั้นภายในช่วยควบคุมการไหลของน้ำมัน

●ระบบ Conservator สร้างจากเหล็ก เมมเบรนที่ยืดหยุ่น เช่น ยางไนไตรล์หรือฟลูออโรโพลีเมอร์ ช่วยป้องกันไม่ให้น้ำมันสัมผัสกับอากาศภายนอก

●อุปกรณ์ทำความเย็นประกอบด้วยพัดลมที่มีใบพัดอะลูมิเนียม มอเตอร์ใช้การออกแบบแบบลูกปืนหรือแบบปลอกแขน พวกเขาให้คะแนนการทำงานแบบไม่หยุดนิ่ง ใบพัดปั๊มในการตั้งค่าน้ำมันบังคับมักจะเป็นทองแดงหรือสแตนเลส

ส่วนประกอบป้องกันและการตรวจสอบ

●อุปกรณ์ลดแรงกดทับมีไดอะแฟรมจากสแตนเลสหรือโพลีเมอร์พิเศษ พวกมันระเบิดที่ระดับความดันที่แน่นอน

●ซิลิกาเจลช่วยหายใจ มักจะมีตัวบ่งชี้โคบอลต์คลอไรด์ ซึ่งจะเปลี่ยนจากสีน้ำเงินเป็นสีชมพูเมื่อดูดซับความชื้น

●เซ็นเซอร์ตรวจสอบใช้เทอร์โมมิเตอร์ต้านทานแพลทินัม PT100 หรือ PT1000 สำหรับการตรวจสอบอุณหภูมิ ประเภทพายโซรีซิสทีฟหรือคาปาซิทีฟรองรับการตรวจสอบแรงดัน

การผลิตและการแปรรูปวัสดุ

●น้ำยาเคลือบเงามีพื้นฐานอยู่บนโพลีเอสเตอร์ อีพ็อกซี่ หรือโพลียูรีเทน ป้องกันความชื้นและเพิ่มเสถียรภาพทางกล

●กาวและสารผนึกดึงมาจากสารประกอบซิลิโคน โพลียูรีเทน หรือบิวทิล พวกเขาปิดผนึกปะเก็นและประสานชิ้นส่วน

เรซินอีพ็อกซี่หรือโพลีเอสเตอร์ห่อหุ้มขดลวด พวกเขาให้การสนับสนุนทางกลและเกราะป้องกันจากสิ่งแวดล้อม การปลดปล่อยบางส่วนจะอยู่ภายใต้ 5 พิโคคูลอมบ์

การเลือกใช้วัสดุในหม้อแปลงไฟฟ้าในอาคารแสดงให้เห็นถึงการปรับปรุงอย่างต่อเนื่องนับร้อยปี โดยชั่งน้ำหนักความต้องการทางไฟฟ้าโดยเทียบกับปัจจัยทางกล ความร้อน สิ่งแวดล้อม และต้นทุน คุณสมบัติในแต่ละส่วนส่งผลต่อประสิทธิภาพซึ่งสามารถทะลุร้อยละ 99.7 ได้ สิ่งเหล่านี้มีอิทธิพลต่ออายุการใช้งาน ซึ่งมักจะอยู่ที่ 25 ถึง 40 ปี ผลกระทบต่อสิ่งแวดล้อมก็มีความสัมพันธ์เช่นกัน วัสดุศาสตร์ขับเคลื่อนความก้าวหน้าในเทคโนโลยีหม้อแปลงไฟฟ้า การออกแบบที่ใหม่กว่ามุ่งสู่ทางเลือกที่ยั่งยืน โลหะรีไซเคิล ของเหลวที่ย่อยสลายได้ทางชีวภาพ และฉนวนที่ทนทาน ล้วนมีบทบาทสำคัญ การเปลี่ยนแปลงดังกล่าวชี้ให้เห็นถึงเศรษฐกิจแบบวงกลมในอุตสาหกรรม
