สถานีย่อยประเภทกล่อง

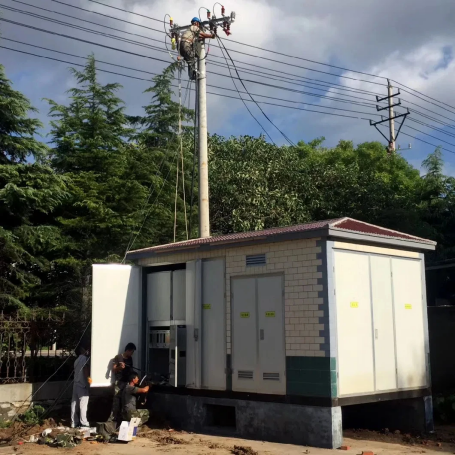

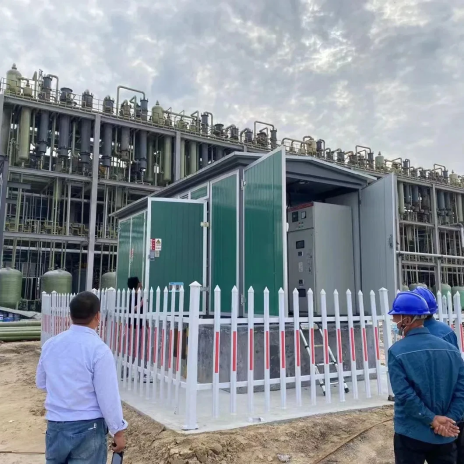

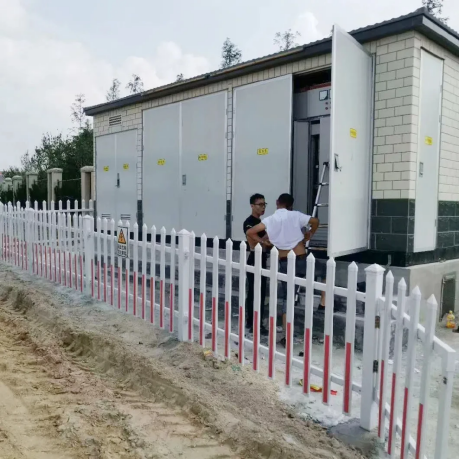

สถานีย่อยประเภทกล่อง (ตัวย่อเป็นสถานีย่อยประเภทกล่อง) เหมาะสำหรับพื้นที่ที่อยู่อาศัยสถานีย่อยสาธารณะในเมืองพื้นที่ใจกลางเมืองที่คึกคักแหล่งจ่ายไฟการก่อสร้าง ฯลฯ มันเป็นสวิตช์ไฟฟ้าแรงดันไฟฟ้าสูง

โครงสร้างของสถานีย่อยประเภทกล่อง:

1.สถานีย่อยประเภทกล่องเชลล์ต้องมีฟังก์ชั่นการป้องกันห้าฟังก์ชั่นตามข้อกำหนดมาตรฐานรวมถึงการป้องกันแสงแดดการป้องกันฝนการป้องกันฝุ่นการป้องกันสนิมและการป้องกันสัตว์เล็ก ๆ (เช่นงู) วัสดุเปลือกสามารถเป็นแผ่นสแตนเลสแผ่นเหล็กรีดเย็นแผ่นโลหะผสมอลูมิเนียมแผ่นเหล็กสีและแผ่นซีเมนต์ กล่องกล่องประกอบด้วยสามส่วน: ฐานเปลือกและฝาครอบด้านบน โดยทั่วไปแล้วฐานจะเชื่อมหรือติดตั้งด้วยสลักเกลียวโดยใช้เหล็กช่อง, เหล็กมุม, เหล็กแบน, แผ่นเหล็ก, ฯลฯ ; เพื่อตอบสนองความต้องการของการระบายอากาศการกระจายความร้อนและทางเข้าและทางออกหลุมแถบและรูวงกลมจะถูกเปิดที่ตำแหน่งที่สอดคล้องกัน เปลือกกล่องและฝาครอบด้านบนสามารถงอเชื่อมหรือเชื่อมต่อกับสกรูบานพับและอุปกรณ์เสริมพิเศษที่เกี่ยวข้องโดยเหล็กช่องเหล็กมุมเหล็กแผ่นเหล็กแผ่นโลหะผสมอลูมิเนียมแผ่นเหล็กสีแผ่นซีเมนต์ ฯลฯ เพื่อป้องกันการแผ่รังสีแสงแดดในฤดูร้อน การออกแบบนักออกแบบส่วนใหญ่ไม่ได้ใช้วิธีการเติมเปลือกด้วยฉนวนกันความร้อนอีกต่อไปเพราะแม้ว่ามันจะสามารถป้องกันการสัมผัสกับแสงแดดได้ แต่ก็ยังขัดขวางการกระจายความร้อนของหม้อแปลง ดังนั้นนอกเหนือจากการรักษารูบานเกล็ดบนเปลือกแล้วพื้นที่กระจายความร้อนจะเพิ่มขึ้นและการพาความร้อนของอากาศจะเพิ่มความแข็งแกร่งให้กระจายความร้อนในขณะที่ลดต้นทุนการผลิต

2. อุปกรณ์กระจายแรงดันไฟฟ้าสูงของหม้อแปลงกล่องแบ่งออกเป็นสองประเภท: ประเภทเทอร์มินัลและประเภทเครือข่ายวงแหวนในแง่ของโหมดสายขาเข้า ในแง่ของทิศทางสายที่เข้ามาสามารถแบ่งออกเป็นเส้นขาเข้าเหนือศีรษะจากด้านบนของกล่อง (ส่วนใหญ่ใช้ในหม้อแปลงกล่องแบบดั้งเดิม) และสายไฟใต้ดินและสายขาออกโดยใช้สนามเพลาะสายไฟฟ้าแรงสูง (มักใช้ในการออกแบบที่ทันสมัย) มีสวิตช์โหลด SF6 Series จำนวนมากที่มีก๊าซ SF6 เป็นสื่อการดับ ARC แต่ค่าใช้จ่ายสูงกว่าสวิตช์โหลดแรงดันไฟฟ้าสูง FN12 ซีรีส์ สวิตช์ประเภทนี้มีโครงสร้างต่าง ๆ รวมถึงฟิวส์โดยไม่มีฟิวส์สวิตช์สายดิน ฯลฯ และโดยทั่วไปจะมีจอแสดงผลสด กลไกการทำงานส่วนใหญ่เป็นด้วยตนเองและไฟฟ้า อุปกรณ์ป้องกันสวิตช์ที่มีฟิวส์สามารถตัดได้โดยอัตโนมัติเมื่อวงจรลัดวงจร นอกจากนี้ยังมีสวิตช์สูญญากาศที่มีสุญญากาศเป็นสื่อการดับ ARC ซึ่งสามารถใช้งานได้เพียงอย่างเดียวด้วยฟิวส์หรือในซีรีส์พร้อมสวิตช์โหลดซีรีย์ SF6 แต่จะเพิ่มค่าใช้จ่าย ผู้ใช้ไม่จำเป็นต้องใช้ด้วยวิธีนี้หากไม่มีข้อกำหนดพิเศษ หากผู้ใช้มีข้อกำหนดการวัดแรงดันไฟฟ้าสูงอุปกรณ์การกระจายแรงดันไฟฟ้าสูงของหม้อแปลงชนิดกล่องจะต้องติดตั้งตู้วัดแรงดันไฟฟ้าสูงและโครงสร้างของมันมักจะประกอบด้วย CT, PT, เครื่องวัดระยะไกล, การควบคุมระยะไกลและอุปกรณ์ telemetry อย่างไรก็ตามการวัดแสงของสถานีย่อยประเภทกล่องควรขึ้นอยู่กับด้านแรงดันไฟฟ้าต่ำซึ่งสามารถปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟและลดปัจจัยที่ไม่แน่นอน การสูญเสียของหม้อแปลงสามารถแปลงเป็นค่าไฟฟ้าที่ผู้ใช้เป็นภาระ

3.หม้อแปลงประเภทกล่องติดตั้งห้องหม้อแปลงอิสระซึ่งส่วนใหญ่ประกอบด้วยหม้อแปลงระบบควบคุมอุณหภูมิอัตโนมัติแสงและความปลอดภัย หม้อแปลงจะปล่อยความร้อนเป็นจำนวนมากเมื่อมันทำงานดังนั้นปัญหาการกระจายความร้อนและการระบายอากาศเป็นประเด็นสำคัญของการออกแบบหม้อแปลงกล่อง ความร้อนที่เกิดจากการทำงานของหม้อแปลงจะเพิ่มอุณหภูมิในร่มโดยเฉพาะอย่างยิ่งเมื่ออุณหภูมิแวดล้อมสูง การระบายอากาศตามธรรมชาติเพียงอย่างเดียวมักไม่สามารถมั่นใจได้ว่าการดำเนินงานที่เชื่อถือได้และปลอดภัย นอกเหนือจากการใช้การระบายอากาศตามธรรมชาติเพื่อความจุขนาดเล็ก ระบบส่วนใหญ่ประกอบด้วยอุปกรณ์วัดที่สามารถวัดอุณหภูมิห้องและอุณหภูมิน้ำมันของหม้อแปลงและควบคุมอินพุตพัดลมไอเสียตามช่วงที่กำหนดผ่านวงจรควบคุมด้วยตนเองและอัตโนมัติ หม้อแปลงสามารถเลือกได้ว่าเป็นน้ำมันหรือแห้ง เนื่องจากประเภทแห้งมีราคาแพงผู้ใช้มักจะชอบประเภทที่ใช้น้ำมันเพื่อลดต้นทุนโดยไม่มีข้อกำหนดพิเศษ ความจุโดยทั่วไปคือ 100-1250kVA และสูงสุดไม่เกิน 1600kVA

4. ห้องแรงดันต่ำของหม้อแปลงกล่องมีโครงสร้างการออกแบบที่แตกต่างกันตามโอกาสการใช้งานที่แตกต่างกันขององค์กรอุตสาหกรรมและเหมืองแร่หรือพื้นที่ที่อยู่อาศัย หม้อแปลงกล่องที่ใช้ในองค์กรอุตสาหกรรมและเหมืองแร่ควรได้รับการออกแบบแยกต่างหากสำหรับแหล่งจ่ายไฟและแหล่งจ่ายไฟ เมื่อวัดแรงดันไฟฟ้าต่ำสำนักจ่ายไฟต้องใช้การวัดแสงไฟฟ้าแสงแยกต่างหากเนื่องจากราคาต่อหน่วยของแสงไฟฟ้าสูงกว่ากระแสไฟฟ้าพลังงาน สถานีย่อยที่ใช้ในย่านที่อยู่อาศัยไม่จำเป็นต้องพิจารณาปัญหาของพลังงานไฟฟ้า จำนวนเส้นทางเอาต์พุตในห้องแรงดันต่ำแตกต่างกันไปตามความสามารถของหม้อแปลงและความต้องการของผู้ใช้ หากกำลังการผลิตมีขนาดเล็กและความต้องการมีขนาดเล็กสามารถตั้งเส้นทางได้น้อยลง หากกำลังการผลิตมีขนาดใหญ่และความต้องการสูงสามารถตั้งเส้นทางได้มากขึ้น นอกจากนี้ยังสามารถวางในรูปแบบการทำงานของทางเดิน
