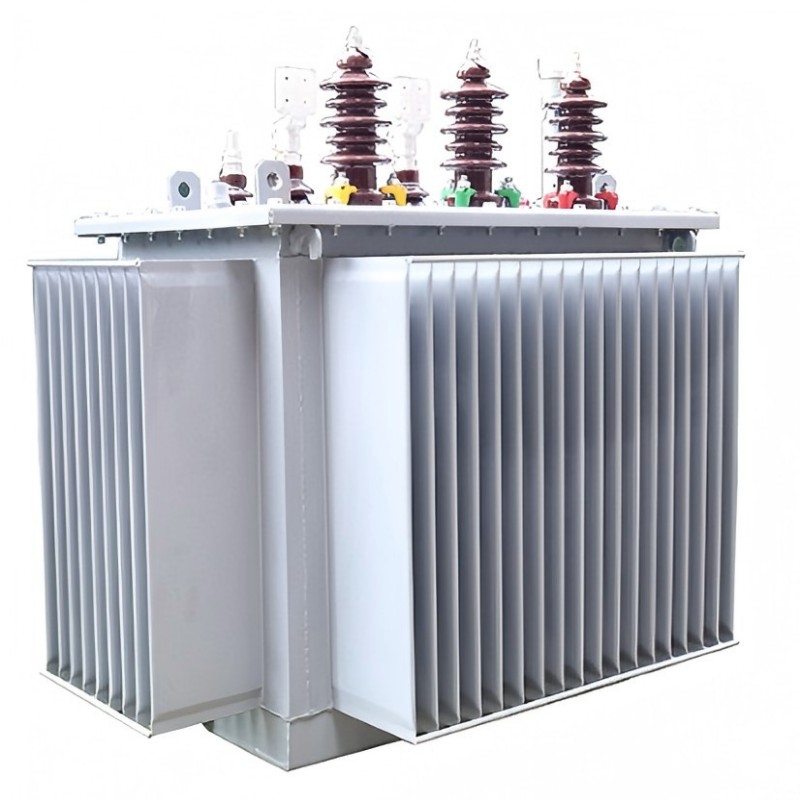

หลักการทำงานของหม้อแปลงแช่น้ำมันคืออะไร?

หม้อแปลงแช่น้ำมันช่วยในการส่งและจ่ายพลังงานโดยการจัดการการแปลงแรงดันไฟฟ้าของโครงข่าย หลักการทำงานขั้นพื้นฐานอาศัยกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ หม้อแปลงไฟฟ้าประกอบด้วยขดลวดปฐมภูมิ ขดลวดทุติยภูมิ และแกนแม่เหล็กที่เชื่อมต่อขดลวดเหล่านั้น เมื่อกระแสสลับไหลผ่านขดลวดปฐมภูมิระหว่างการทำงาน จะทำให้เกิดสนามแม่เหล็กในแกนกลางที่เปลี่ยนแปลงตลอดเวลา สนามที่เปลี่ยนแปลงนี้จะทำให้เกิดแรงดันไฟฟ้าในขดลวดทุติยภูมิ อัตราส่วนการหมุนระหว่างขดลวดทั้งสองจะตัดสินว่าแรงดันไฟฟ้าเพิ่มขึ้นหรือลดลง

แกนมาจากแผ่นเหล็กซิลิกอนซ้อนกัน มันสร้างเส้นทางแม่เหล็กที่มีความต้านทานต่ำเพื่อลดกระแสไหลวนและการสูญเสียฮิสเทรีซิส ระบบขดลวดมีทั้งขดลวดปฐมภูมิและขดลวดทุติยภูมิ การออกแบบการหมุนที่แม่นยำช่วยให้เกิดการเปลี่ยนแปลงแรงดันไฟฟ้าที่จำเป็น ถังน้ำมันเก็บน้ำมันที่เป็นฉนวน แผงระบายความร้อนภายนอกช่วยเพิ่มพื้นที่กระจายความร้อน ระบบป้องกันประกอบด้วยตัวอนุรักษ์น้ำมัน เครื่องลดความชื้น และอุปกรณ์ระบายแรงดัน ชิ้นส่วนเหล่านี้ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยภายใต้สภาวะที่แตกต่างกัน การปรับแต่งใช้งานได้กับแอปพลิเคชันพิเศษ ใช้ส่วนประกอบพิเศษหรือเพิ่มและถอดชิ้นส่วนตามต้องการ

หม้อแปลงไฟฟ้าแบบสเต็ปอัพจะเพิ่มแรงดันไฟฟ้าจากด้านหลักไปด้านทุติยภูมิ โดยปกติแล้ว ขดลวดทุติยภูมิจะมีรอบมากกว่าขดลวดหลัก กระแสสลับไหลผ่านขดลวดปฐมภูมิโดยมีรอบน้อยลง มันสร้างฟลักซ์แม่เหล็กสลับในแกนกลาง ฟลักซ์นี้กระตุ้นให้เกิดแรงดันไฟฟ้าที่สูงขึ้นในขดลวดทุติยภูมิและมีรอบมากขึ้น หม้อแปลงแบบสเต็ปอัปทำให้แรงดันไฟฟ้าเพิ่มขึ้น ทำให้สามารถส่งกำลังในระยะไกลได้

หม้อแปลงแบบสเต็ปดาวน์จะอยู่ปลายระบบไฟฟ้า สามารถแปลงแรงดันไฟฟ้าได้ด้วยการออกแบบอัตราส่วนการหมุนที่แม่นยำ พวกเขาลดแรงดันไฟฟ้าจากด้านหลักไปทางด้านรอง ขดลวดทุติยภูมิมีรอบน้อยลงตามลำดับ โดยจะแปลงไฟฟ้าแรงสูงจากเครือข่ายการส่งสัญญาณเป็นแรงดันไฟฟ้าต่ำสำหรับการใช้งานของผู้ใช้

ในระหว่างการทำงานของกริดหม้อแปลงไฟฟ้ารักษาความถี่ให้คงที่ขณะเปลี่ยนแรงดันและกระแส กำลังส่งค่อนข้างคงที่ เมื่อแรงดันไฟฟ้าเพิ่มขึ้น กระแสไฟฟ้าจะลดลงตามสัดส่วน สิ่งที่ตรงกันข้ามจะเกิดขึ้นเมื่อแรงดันไฟฟ้าลดลง น้ำมันฉนวนกระจายความร้อนได้อย่างมีประสิทธิภาพ นอกจากนี้ยังปกป้องส่วนประกอบภายในจากความชื้นและออกซิเดชั่น ซึ่งจะช่วยยืดอายุการใช้งานของหม้อแปลงได้ไม่น้อย
