สวิตช์เกียร์แบบปิดที่ปิดด้วยโลหะ AC แบบหุ้มเกราะสามารถปรับปรุงความปลอดภัยในการจ่ายพลังงานและความน่าเชื่อถือในสถานีย่อยสมัยใหม่ได้อย่างไร

แขนored สวิตช์ปิดโลหะ AC แบบถอดได้มีบทบาทสำคัญในระบบจำหน่ายไฟฟ้าแรงดันปานกลาง โซลูชันสวิตช์เกียร์ขั้นสูงนี้ออกแบบมาเพื่อความปลอดภัย ความยืดหยุ่น และประสิทธิภาพการดำเนินงาน มีช่องแยก เซอร์กิตเบรกเกอร์แบบถอดได้ และการป้องกันความต้านทานส่วนโค้งที่แข็งแกร่ง ในคู่มือที่ครอบคลุมนี้ เราจะสำรวจโครงสร้าง พารามิเตอร์ทางเทคนิค สถานการณ์การใช้งาน ข้อดี ข้อกำหนดในการติดตั้ง กลยุทธ์การบำรุงรักษา และแนวทางการเลือก บทความนี้ยังเน้นย้ำถึงวิธีการอีกด้วยลูกา พาวเวอร์นำเสนอระบบสวิตช์เกียร์ที่ตรงตามมาตรฐานและเชื่อถือได้ ซึ่งปรับให้เหมาะกับความต้องการของอุตสาหกรรมและสาธารณูปโภคทั่วโลก

สารบัญ

• 1. สวิตช์เกียร์แบบปิดโลหะ AC แบบหุ้มเกราะแบบถอดได้คืออะไร?
• 2. เหตุใดจึงมีความสำคัญในระบบไฟฟ้าสมัยใหม่?
• 3. การออกแบบโครงสร้างและส่วนประกอบสำคัญ
• 4. ข้อกำหนดทางเทคนิคและมาตรฐาน
• 5. ข้อได้เปรียบหลักเหนือสวิตช์เกียร์ธรรมดา
• 6. สถานการณ์การใช้งานหลัก
• 7. คู่มือการติดตั้งและการว่าจ้าง
• 8. การบำรุงรักษาและการจัดการวงจรชีวิต
• 9. จะเลือกรุ่นที่ถูกต้องได้อย่างไร?
• 10. คำถามที่พบบ่อย

1. สวิตช์เกียร์แบบปิดโลหะ AC แบบหุ้มเกราะแบบถอดได้คืออะไร?

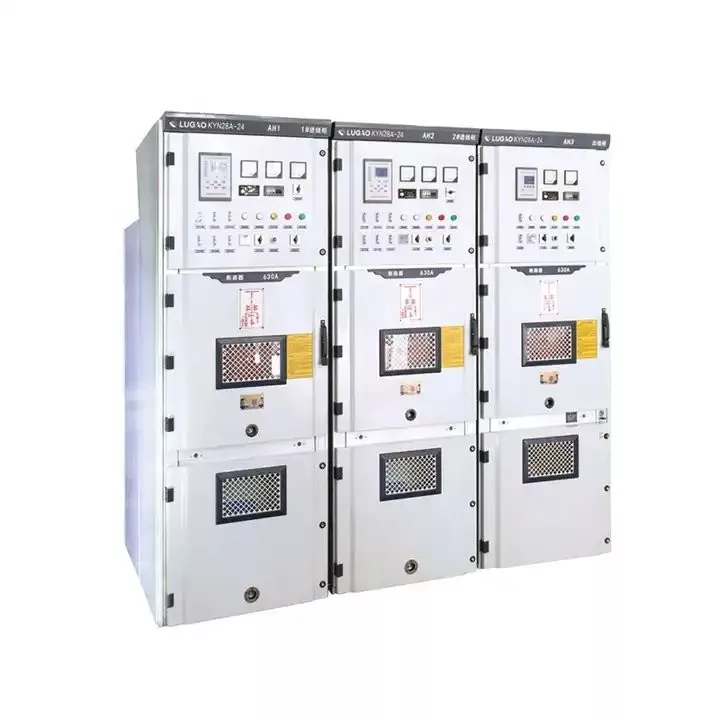

สวิตช์เกียร์แบบปิดโลหะ AC แบบถอดได้หุ้มเกราะเป็นระบบสวิตช์เกียร์แรงดันปานกลางชนิดหนึ่งที่ออกแบบด้วยโครงสร้างที่หุ้มด้วยโลหะทั้งหมดและหน่วยการทำงานที่สามารถถอดออกได้ (ถอดออกได้) โดยทั่วไปจะใช้ในระบบไฟฟ้ากระแสสลับขนาด 3.6kV–40.5kV สำหรับการรับ กระจาย ควบคุม และปกป้องพลังงานไฟฟ้า

โครงสร้าง "หุ้มเกราะ" หมายความว่าช่องภายในจะถูกคั่นด้วยฉากกั้นโลหะที่ต่อสายดิน ช่วยเพิ่มความปลอดภัยและป้องกันการแพร่กระจายของข้อผิดพลาด คุณลักษณะ "ถอดออกได้" หรือ "ถอนออกได้" หมายถึงชุดเบรกเกอร์ที่สามารถเคลื่อนย้ายได้อย่างปลอดภัยระหว่างตำแหน่งบริการ ทดสอบ และตัดการเชื่อมต่อ

2. เหตุใดจึงมีความสำคัญในระบบไฟฟ้าสมัยใหม่?

ด้วยความต้องการที่เพิ่มขึ้นด้านความปลอดภัยทางไฟฟ้า ความต่อเนื่องในการปฏิบัติงาน และการจัดการกริดอัจฉริยะ ระบบสวิตช์เกียร์แบบเปิดแบบดั้งเดิมจึงไม่เพียงพออีกต่อไป สถานีไฟฟ้าย่อยและโรงงานอุตสาหกรรมสมัยใหม่ต้องการ:

• ทนต่อการลัดวงจรที่สูงขึ้น
• ปรับปรุงการควบคุมข้อผิดพลาดส่วนโค้ง
• ลดการหยุดทำงานระหว่างการบำรุงรักษา
• เพิ่มความปลอดภัยให้กับผู้ปฏิบัติงาน
• ความสามารถในการขยายแบบโมดูลาร์

สวิตช์เกียร์แบบปิดหุ้มด้วยโลหะแบบถอดได้หุ้มเกราะตอบสนองความต้องการเหล่านี้โดยการบูรณาการระบบเชื่อมต่อทางกล การแยกโลหะที่หุ้ม และเบรกเกอร์แบบถอดได้

3. การออกแบบโครงสร้างและส่วนประกอบสำคัญ

3.1 การออกแบบแบบแบ่งส่วน

แผงสวิตช์เกียร์หุ้มเกราะมาตรฐานประกอบด้วยช่องแยกหลายช่อง:

3.2 เซอร์กิตเบรกเกอร์แบบถอดได้

• ตำแหน่งบริการ
• ตำแหน่งทดสอบ
• ตำแหน่งที่ถูกตัดการเชื่อมต่อ

การออกแบบนี้ช่วยให้สามารถบำรุงรักษาได้อย่างปลอดภัยโดยไม่ต้องปิดระบบโดยสมบูรณ์

3.3 การประสานทางกลและไฟฟ้า

กลไกที่เชื่อมต่อกันหลายตัวช่วยป้องกันการทำงานที่ไม่ปลอดภัย เช่น:

• ปิดเบรกเกอร์เมื่อปิดสวิตช์สายดิน
• ประตูเปิดภายใต้สภาวะที่มีพลังงาน
• เบรกเกอร์ที่ดึงภายใต้โหลด

4. ข้อกำหนดทางเทคนิคและมาตรฐาน

พารามิเตอร์ทางเทคนิคทั่วไป ได้แก่:

การปฏิบัติตามมาตรฐานสากลทำให้มั่นใจในความปลอดภัย การประสานงานของฉนวน และการควบคุมข้อผิดพลาดของส่วนโค้ง

5. ข้อได้เปรียบหลักเหนือสวิตช์เกียร์ธรรมดา

5.1 ความปลอดภัยขั้นสูง

• ฉากกั้นโลหะที่ทนต่อส่วนโค้ง
• ตู้หุ้มเกราะแบบต่อสายดิน
• การแยกความผิดระหว่างช่องต่างๆ

5.2 ความยืดหยุ่นในการดำเนินงาน

• เปลี่ยนเบรกเกอร์ด่วน
• ลดเวลาหยุดทำงาน
• การบำรุงรักษาทางเข้าด้านหน้า

5.3 ความน่าเชื่อถือ

เทคโนโลยีเบรกเกอร์สุญญากาศนำเสนอ:

• อายุการใช้งานยาวนาน
• ข้อกำหนดการบำรุงรักษาต่ำ
• ความเป็นฉนวนสูง

5.4 ความสามารถในการขยายขนาด

การออกแบบแผงโมดูลาร์ช่วยให้สามารถขยายระบบได้ง่ายสำหรับการเติบโตของโหลดในอนาคต

6. สถานการณ์การใช้งานหลัก

• โรงไฟฟ้า
• สถานีย่อยในเมือง
• สิ่งอำนวยความสะดวกการผลิตทางอุตสาหกรรม
• การดำเนินการเหมืองแร่
• ศูนย์ข้อมูล
• สถานีบูรณาการพลังงานทดแทน

ในสภาพแวดล้อมที่มีโหลดสูงและเกิดกระแสไฟฟ้าขัดข้องสูง สวิตช์เกียร์แบบถอดได้แบบหุ้มเกราะจะช่วยเพิ่มเสถียรภาพของระบบได้อย่างมาก

7. คู่มือการติดตั้งและการว่าจ้าง

7.1 ข้อกำหนดของไซต์

• อุณหภูมิแวดล้อม: -5°C ถึง +40°C
• ความชื้นสัมพัทธ์: ≤90%
• ข้อควรพิจารณาเกี่ยวกับความต้านทานต่อแผ่นดินไหว

7.2 ขั้นตอนการติดตั้ง

1. การติดตั้งเหล็กช่องฐานราก
2. การจัดตำแหน่งแผงและการตรึง
3. การเชื่อมต่อบัสบาร์
4. การสิ้นสุดสายเคเบิล
5. การทดสอบฉนวน
6. การกำหนดค่ารีเลย์ป้องกัน

8. การบำรุงรักษาและการจัดการวงจรชีวิต

รายการตรวจสอบการตรวจสอบตามปกติ

• ตรวจสอบการทำงานทางกลของเบรกเกอร์
• ตรวจสอบสภาพฉนวน
• การถ่ายภาพความร้อนสำหรับฮอตสปอต
• ทำความสะอาดฝุ่นสะสม

การบำรุงรักษาที่เหมาะสมสามารถยืดอายุการใช้งานได้มากกว่า 20–30 ปีภายใต้สภาวะการทำงานปกติ

9. จะเลือกรุ่นที่ถูกต้องได้อย่างไร?

การเลือกสวิตช์เกียร์แบบปิดที่ปิดด้วยโลหะ AC แบบหุ้มเกราะที่ถูกต้องจำเป็นต้องมีการประเมิน:

• แรงดันไฟฟ้าที่ระบบกำหนด
• ความจุไฟฟ้าลัดวงจร
• โหลดกระแส
• สภาพแวดล้อม
• ความต้องการการขยายตัวในอนาคต

ลูกา พาวเวอร์นำเสนอโซลูชันทางวิศวกรรมที่ปรับแต่งตามข้อกำหนดของโครงการ เพื่อให้มั่นใจว่าสอดคล้องกับมาตรฐาน IEC และข้อกำหนดเฉพาะของลูกค้า

10. คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: สวิตช์เกียร์หุ้มโลหะและสวิตช์เกียร์หุ้มโลหะแตกต่างกันอย่างไร

สวิตช์เกียร์ที่หุ้มด้วยโลหะมีฉากกั้นที่เป็นโลหะที่มีการต่อสายดินอย่างสมบูรณ์ระหว่างทุกช่อง ในขณะที่สวิตช์เกียร์ที่หุ้มด้วยโลหะทั่วไปอาจไม่สามารถแยกออกจากกันได้อย่างสมบูรณ์

Q2: เหตุใดจึงเลือกประเภทที่สามารถถอนได้แทนที่จะเป็นประเภทคงที่

ประเภทที่ถอนได้ช่วยให้การบำรุงรักษาเร็วขึ้นและลดการหยุดทำงาน ปรับปรุงประสิทธิภาพการดำเนินงาน

คำถามที่ 3: การออกแบบที่ทนต่อส่วนโค้งจำเป็นหรือไม่

สำหรับโครงสร้างพื้นฐานที่สำคัญและสภาพแวดล้อมที่มีการลัดวงจรสูง โครงสร้างต้านทานส่วนโค้งจะช่วยเพิ่มความปลอดภัยของบุคลากรได้อย่างมาก

Q4: อายุการใช้งานโดยทั่วไปคือเท่าไร?

หากบำรุงรักษาอย่างเหมาะสม อายุการใช้งานโดยทั่วไปจะเกิน 20 ปี

บทสรุป

สวิตช์เกียร์แบบปิดโลหะ AC แบบถอดได้หุ้มเกราะแสดงถึงวิวัฒนาการของระบบจำหน่ายแรงดันไฟฟ้าปานกลาง โครงสร้างแบบหุ้มเกราะ การออกแบบเบรกเกอร์แบบถอดได้ กลไกประสานขั้นสูง และการปฏิบัติตามมาตรฐานสากล ทำให้เป็นตัวเลือกที่เชื่อถือได้และปลอดภัยสำหรับสถานีย่อยและระบบไฟฟ้าทางอุตสาหกรรมที่ทันสมัย

เนื่องจากโครงสร้างพื้นฐานด้านพลังงานทั่วโลกมีความซับซ้อนมากขึ้นและข้อกำหนดด้านความน่าเชื่อถือยังคงเพิ่มขึ้นอย่างต่อเนื่อง การเลือกผู้ผลิตที่เชื่อถือได้จึงเป็นสิ่งสำคัญลูกา พาวเวอร์มุ่งมั่นที่จะนำเสนอโซลูชันสวิตช์เกียร์ที่มีประสิทธิภาพสูงและได้มาตรฐานซึ่งปรับให้เหมาะกับความต้องการของโครงการที่หลากหลายทั่วโลก
